TIE47-3A 俑涸卦诙滩ü悴シ⑸浠中的应用

录入:edatop.com     点击:

      操作使用时要注意假负载能转换的最大允许功率。另外,按需求可以改变假负载为其它的阻值(如50欧,不平衡假负载),或将驻波比改为:30MHz<1.1,250 MHz<1.5(50欧,不平衡假负载),同时,苏打水的需求量决定于安装尺寸,TIE47-3A的水量是约3Kg无水苏打(Na2CO3)。

  2 假负载的安装

  在假负载的安装点附近应预留有自来水供水龙头和排水沟。如果对假负载进行大检修,必须要将苏打水全部排干,并用自来水冲洗干净整个管道系统(包括苏打水箱A21),同时要用酸来中和苏打水(防腐蚀)。

  安装时,可以把假负载固定在地面上;然后安装电控箱A100,再连接电源和馈线,同时连接冷却水源以及冷却水路的排气孔(排气孔螺钉装在苏打水热交换器A122的顶端);另外,还应注意把假负载的地线连接到射频地网。

  3 假负载的调试

  苏打水阻R10只能与交流电压相连,如果连接到直流电压,则会产生爆炸性气体!

  在对TIE47-3A进行调试时,可先给假负载的水箱加水,加水应加至水箱的3/4处,这样可给从热交换器返回的苏打水预留空间。然后断开苏打水阻R10 与馈芯的连接,接着用S10/S20开启测试负载。测试时,把模式选择开关S10设到"LOCAL"(本地)位置,把水泵开关S20设到"ON",然后启动苏打水循环水泵,打开A15阀门。

  之后,再把温度调节控制开关S60设到"Open"位置,让三通阀运行在中间位置,然后把S60开关设至"OFF"位置。再调节阀门A15,把流量计 A12的流量调到27 m3/h。然后再添加苏打,根据图4所示的苏打水阻曲线图设定苏打水阻值。然后采用伏安法测出苏打水阻值。测试时,可将220 V AC相线经一电流表(万用表放交流电流挡)接到假负载的一个电极上,中线接到假负载的外壳上,同时把电源地线也连到假负载的外壳上,再在电流表的输出端并一电压表(万用表交流电压档)。最后用欧姆定律(R=U/I)计算出苏打水阻值。

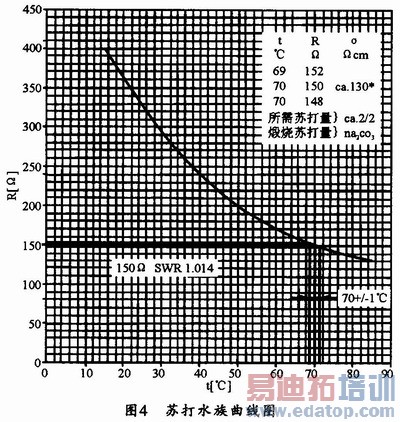

苏打水阻曲线图

  假负载的联锁线必须接入发射机的闭锁系统,应检测联锁回路中的所有设备的功能,然后设定正确的门限或关断点。

  之后,再拆去伏安法测量连线,恢复电阻R10与馈芯的连接,用发射机功率加热(如苏打水箱内加装了加热电阻,也可以用加热电阻加热)来设定温度控制器A3的中心温度为70℃,使苏打水达得70℃平均温度。

  接下来关闭发射机,并断开假负载与馈芯的连接,再次检测加热状态后的R10的电阻值,当苏打水达得70℃平均温度时,按图5所示接线方式测出R10的阻值应为150Ω左右。

接线方式

  最后再关断发射机,并把模式选择开关S10设到"OFF"位置,关断假负载。
在维护假负载时, 建议对假负载每周空载(不加发射机功率)运行约1小时,使结晶苏打重新与水混合溶解。

  而TIE47-3A的其他元器件一般不需要特别维护,但热交换器要定期清检,特别是冷凝管散热片不要被脏物堵塞,可用高压水枪冲洗。

  4 结束语

  将发射机输出功率加到假负载的苏打水电阻上,然后通过量热式功率测量单元来测量、计算功率,再把测量出的苏打水流量和苏打水电阻进、出水的温度送到功率表,即可通过假负载在功能上等效负载。但这实际上不是用真正的负载构成的,而是用电阻充当一定的负载的作用。这种方式在微波射频上用的比较多,一般调试阶段都会加载假负载来进行模拟。
