TIE47-3A 俑涸卦诙滩ü悴シ⑸浠中的应用

      O 引言

　　假负载是可以替代终端在某一电路(如放大器)或电器输出端口接收电功率的元器件、部件或装置。假负载通常可用于测试长波、中波及短波广播发射机的功率。 TIE47-3A(AK57 SLB)型假负载的最大功率耗散为750 kW，可以适用于载波功率为500 kW的发射机的功率测试；TIE-47-3A型假负载的附属设备包括一个风水热交换器和一个带电子温控的三通阀。

　　TIE47-3A的假负载消耗的功率通常取决于苏打水回路中苏打水的温度和流量。在这个闭合的苏打水回路中，最重要部分是苏打水阻，而且要求在30 Hz～30 MHz的宽频段范围内有比较恒定的阻抗。

　　TIE47-3A的苏打水回路经带电机驱动的三通阀连接到风水热交换器，然后通过面板上的控制钮能手动或自动调节三通阀，以控制进入热交换器中的苏打水流量，从而使苏打水的平均温度保持基本恒定。在苏打水回路中安装的流量监测计和温度保护开关可作为安全保护装置接入发射机控制系统的连锁回路。其中温度保护开关的门限值为85℃，当苏打水温超过85℃时，温度保护开关将会断开，从而使发射机控制系统连锁断开，最终关断发射机功率系统。

　　1 假负载的技术参数及设计操作方式

　　1．1技术参数

　　TIE47-3A的主要技术参数如下：

◇功率：750kW；
◇频率范围：30Hz～30MHz：
◇阻值：300欧平衡；
◇最大驻波比：26MHz时小于1．2；100MHz时小于<1．83：
◇射频功率测量用量热计来进行。

　　另外，其苏打水回路的主要技术参数为：

◇流量计流量范围：2500～25000l／h；
◇常温约26℃时，为750kW设定的流速为25000l／h；
◇进出水平均温度约70℃；
◇水泵马达电压：3∮ 380V／50Hz；
◇水泵马达功耗约5．1 kW；
◇苏打水总量约250 L。

　　1．2 设计和操作方式

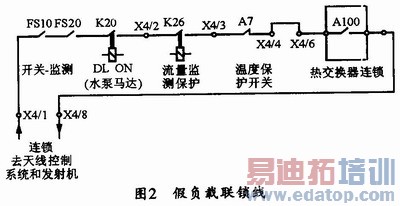

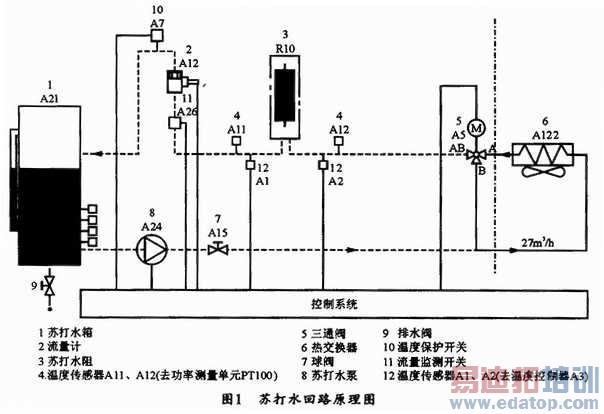

　　TIE47-3A的苏打水回路原理如图l所示。图中苏打水从水箱A21(装满3／4箱)中流出，然后经过水泵A24和热交换器A122到电阻R10，再经流量监测计A26，流量计A12，温控保护开关A7，然后返回到水箱A21。图2所示是TIE47-3A的假负载联锁线。其中，R10是个虚电阻，在图2中用它表示苏打水的等效水阻。

　　苏打水的流速由阀门A15控制，流量计A12可根据磁感应原理工作，满量程值的测量容限为1．2％，可在工作过程中随时检查设定的流量值，而且应在必要时进行校正。

　　图1回路中的温控保护开关A7和流量监测开关A26用于保护苏打水阻R10，它们必须连接到发射机控制系统的联锁电路中，当苏打水停止循环或苏打水温度过高时，A26应能立即关机。

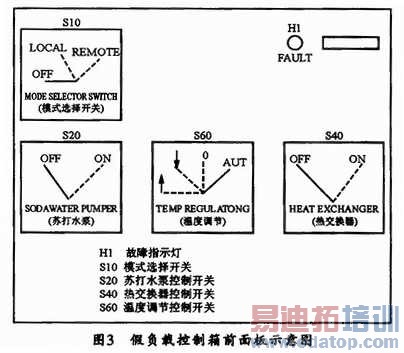

　　温度控制器和操作开关S60安装在如图3所示的控制箱中。开关S60有4个选择位置，可控制三通阀门A5的OFF(0)、Auto(自动)、 Open(↑)、Closed(↓)。假如操作方式在"Auto"位置，温度控制器将自动控制三通阀A5，调节进入热交换器中进行冷却的苏打水流量，从而调节苏打水温度，使苏打水平均温度保持基本恒定。"Open"和"Closed"位置用于手动调节三通阀，当选择Open(↑)时，打开三通阀，苏打水被旁路而不经过热交换器；当选择Closed(↓)时，则关闭三通阀，苏打水流经热交换器进行冷却。OFF(0)位置将关闭三通阀控制电路。

　　三通阀A5用于调节热交换器中苏打水流量与旁路中苏打水流量的比例，从而将苏打水的平均温度调节到70℃左右。例如，调机时，发射机功率加在假负载上，要使假负载阻抗与发射机的输出阻抗(经变阻线后为300Ω)匹配，就必须把假负载的苏打水温度控制在70℃左右(70℃时，苏打水阻为300Ω)。事实上，通过三通阀A5改变流经热交换器进行冷却的苏打水流量，可以将苏打水的温度调节到适当温度。
