Wi-Fi技术在光网络单元中应用设计

③速度快，可靠性高。在信号较弱或有干扰的情况下，带宽可调整为11 Mbps、5．5 Mbps、2 Mbps等，带宽的自动调整，有效地保障了网络的可靠性。

④无需布线。Wi-Fi可以在覆盖范围的任何地方使用带有Wi-Fi功能的设备进行宽带业务。

⑤绿色健康。IEEE 802．11规定的发射功率不可超过100 mW，实际发射功率约60～70 mW，手机的发射功率约200 mW～1 W，手持式对讲机高达5 W，而且无线网络使用方式并非像手机直接接触人体，是绝对安全的。

但同样Wi-Fi相对于有线接入也存在缺点：

①系统开销和频率干扰等使传输速率大大减小。

②同频段无线电波的相互影响和障碍物使得稳定性不如有线接入方式。

③安全性和数据的保密性都不如有线接入方式。

3 融合型ONU的硬件结构设计

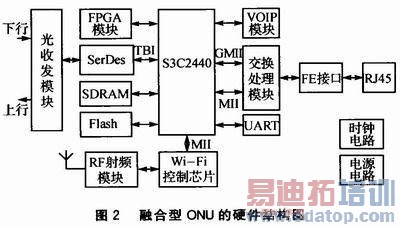

融合型ONU的硬件结构图如图2所示。

主控芯片S3C2440是三星公司近年来开发的一款基于ARM920T内核的16／32位RISC嵌入式微处理器，其高性能、低功耗、小体积、接口丰富的特点能满足嵌入式系统的要求。其核心RISC处理器实现了MMU、AMBABUS、Haryard高速缓冲。CPU内部集成了数据分开的16 KB Cache、SDRAM控制器、LCD控制器、4通道DMA、3通道UART、I2C总线、I2S总线、SD接口、触摸屏接口、8通道10位A／D控制器等，非常方便系统开发，因此十分广泛地应用于PDA、便携媒体播放器、卫星导航仪以及嵌入式控制器等设备。

光收发模块作为上下行网络侧接口，其作用是进行光电／电光转换并实现融合型ONU上行数据的发送和下行数据的接收。SerDes作用是进行串并／并串转换。交换处理模块负责处理数据包的交换转发。Wi-Fi控制芯片用来控制RF射频模块。Flash用来存放Bootloader引导程序和应用程序。SDRAM作为内存。UART作为调试接口对融合型ONU进行调试。电源电路提供融合型ONU系统内部所需要的电源。FPGA(现场可编程门阵列)独立完成信息加密的大量运算，相比软件可以提高速度、节省时间。

4 融合型ONU的工作流程

4．1 光收发模块的工作流程

光收发模块的核心部分采用的是Delta公司的一款EPON ONU收发器——OPEP-33-A4K1RH，该收发器主要包括1 310 nm的激光器、InGaAs PIN二极管、前置放大器等，可以接收1 490 nm的连续数据和传送1 310 nm的突发数据，它所需的工作电压是+3．3 V。

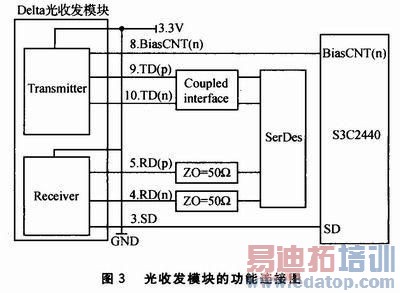

光收发模块的功能连接图如图3所示。其中3．SD是光收发模块的第3个引脚，它的功能可以描述为有光输入时为逻辑高，否则为逻辑低；4．RD(n)是第4个引脚，反向接收数据的输出；5．RD(p)是第5个引脚，正向接收数据的输出；8．BiasCNT(n)是第8个引脚，控制ONU突发模式操作的负脉冲；9．TD(p)是第9个引脚，正向发送数据的输入；10．TD(n)是第10个引脚，反向发送数据的输入。
