Wi-Fi技术在光网络单元中应用设计

录入:edatop.com     点击:

提出一种将Wi-Fi技术与EPON技术融合的接入网络应用方案,使得EPON系统在原有的有线接入的基础上增加了无线接入的服务。在此基础上,简要描述了EPON和Wi-Fi各自的技术特点,并着重描述了本方案中各模块的功能和工作流程。

随着互联网业务的快速发展,现有的以铜缆为传输媒质、基于不对称数字用户线(ADSL)技术为基础的接入模式已不能适应高清视频等高速率高带宽业务的需求。以太网无源光网络(EPON)是一种点到多点拓扑结构的光接入网技术,能在同一EPON网络体系中实现高速数据、语音、视频等多业务的接入,实现以太网业务的透明传输。

Wi-Fi(Wireless Fidelity)技术是基于IEEE 802.11协议的。无线接入和高速传输是Wi-Fi的主要技术优点。其中IEEE 802.11b最高速度为11 Mbps,IEEE 802.11a与IEEE 802.11g的最高速度为54 Mbps。因此Wi-Fi技术可以在其覆盖范围内实现远程教育、远程医疗、视频会议、网络游戏等无线接入服务,并且可以实现移动化办公。

将Wi-Fi无线接入与EPON系统有线接入融合起来,这极大丰富了EPON的应用范围,而且可以弥补各自技术上的不足,充分发挥光纤接入技术的高带宽与无线技术的灵活性,使得家庭和办公用户在享受高效、优质、低成本的宽带接入服务外,还能随时随地轻松实现移动办公和娱乐。但是Wi-Fi的缺点和成本等原因决定了它无法取代有线接入网而独立存在,因此将Wi-Fi无线与EPON有线融合,将是未来接入网的合理趋势。

1 系统总体结构

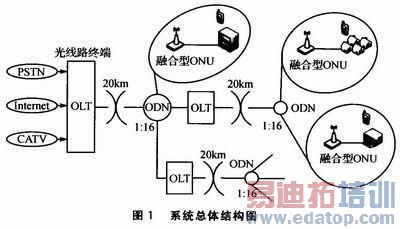

系统的总体结构如图1所示。它与传统的EPON系统的主要区别在于本系统在普通ONU中融合了Wi-Fi无线组网方式,同时为终端用户提供有线和无线两种方式的服务。这里将本系统命名为融合型ONU

\

1.1 EPON各部分功能

一个典型的EPON系统主要由OLT(光线路终端)、ODN(光分配网)、ONU(光网络单元)三部分组成,采用树形拓扑结构。上行使用1310nm,下行使用1 490 nm的波长传送数据和语音,CATV业务则使用1 550 nm波长传送。OLT放置在中心局端,分配和控制信道的连接,起到汇聚数据(TDM)和下发数据(广播)的作用;ODN是无源分光器,它将一个OLT和多个ONU连接起来,一般分光比为1:16、1:32、1:64。ONU是EPON系统的用户端接入设备,其主要的功能有:

①选择接收OLT发送的广播数据;

②响应OLT发出的测距及功率控制命令,并作相应的调整;

③对用户的以太网数据进行缓存,并在OLT分配的发送窗口中向上行方向发送;

④根据OLT发出的OAM帧,执行相应的OAM功能;

⑤其他相关的以太网功能。

1.2 融合型ONU的应用场景

融合型ONU被设计应用在FTTX中,FTTX根据光纤到用户的距离来分类,如图1所示,可分成光纤到交换箱(FTTCab)、光纤到路边(FTTC)、光纤到大楼(FTTB)和光纤到户(FTTH)4种应用方式。这里简要介绍融合型ONU在FTTH和FTTB中的应用方式。

对于FTTH住宅用户,将融合型ONU设备放置于用户家中或商业用户办公室,在光纤入户后由融合型ONU将光信号终结,将光接口转换为多种电接口,为电接口终端(电话机、综合接入设备(IAD)、计算机和IPTV机顶盒)提供有线接入,同时搭配Wi-Fi无线接入,将使得宽带与移动结合,则可以达到未来宽带数字家庭的愿景。

对FTTB住宅用户,将融合型ONU设备放置于楼道,一般4个用户共用一个融合型ONU,利用用户新建或原有的5类线和Wi-Fi无线入户,利用用户家中配置的综合接入设备(IAD)所提供的RJ11接口和RJ45接口分别连接电话机、计算机和IPTV机顶盒等终端设备,同样也搭配Wi-Fi无线接入,将使得宽带与移动结合。

2 Wi-Fi技术特点

Wi-Fi技术具有如下优点:

①覆盖范围广。Wi-Fi的半径可达100 m,很适合在家庭、办公室及单位楼层内部使用;而Bluetooth技术只能覆盖15 m范围内。

②带宽大。802.1lg和802.11n的设备,前者的理论带宽是54Mbps,后者的理论带宽是300 Mbps,都远高于传输CD级信号需要的1.411 2 Mbps。
