一种LTE天线的去耦合分析

录入:edatop.com     点击:

      为了满足LTE在高数据率和高系统容量方面的需求,LTE系统支持多天线MIMO(Multiple Input Multiple Output)技术,在发射端和接收端同时使用多个天线进行接收和发射,将不可避免地引起多个天线之间的相互耦合,导致天线之间的相关性减小,从而降低通信容量,而且也会降低天线的辐射效率。这种耦合在移动终端天线上表现得尤为明显。通常为了降低天线之间的耦合,要求增大天线之间的距离,而移动终端有限的空间又不能满足此要求,尤其是在700 MHz左右的频段,几个天线之间的电气距离通常只有波长的十几分之一,这就更加剧了耦合程度。

  在移动终端,通常使用印制板天线,所以本文研究的主要问题也是多个印制板天线之间的耦合问题。印制天线之间的耦合通常包括3个部分:远场耦合;近场耦合;表面波耦合。当多个天线之间的极化方向相同时,就会存在远场耦合,天线之间的距离增大一倍,耦合会减小6 dB。当一个天线处于另一个天线的近辐射场时,近场耦合就会发生,耦合与介质的介电常数有关,也与天线之间的距离有关,当天线的距离增大一倍时,耦合会减小12~18 dB。表面波耦合发生在介质层,天线之间的距离增大一倍,表面波耦合减小3 dB。当介质的厚度h与波长λ0之间的比值达到一定数值时,表面波之间的耦合将起主导作用。

  为了降低多个天线之间的耦合,人们想出了各种办法。其中一种有效的方法就是使用DMN(Decoupling and Matehing Networks)技术。具体的设计方法与实例文献均有论述,但是文中并没有给出具体的理论说明。文献提出了一种采用正交模式分析的方法,通过S参数分析,从理论上给出了一种合理的去耦合方法。本文采用文献给出的S参数分析方法,对文献提出的710 MHz天线之间的耦合进行研究,并通过计算设计出一种采用集总参数元件构成的耦合器与匹配网络去掉两个天线之间的耦合。通过HFSS和ADS联合仿真可以看出,S12与S21参数得到了明显改善。

  1 一种71O MHz双天线的设计

  710 MHz的频段是LTE使用的一个重要频段,然而在移动终端上,移动设备有限的体积与710 MHz较大的波长给设计师提出了苛刻的要求。LET使用的是MIMO技术,也就是在一个终端上同时存在着多个发射天线,不可避免地引起了天线之间的耦合,降低了通信容量。文献提出了一种曲线形双天线,这种紧凑的结构符合了移动终端对体积的要求。但是紧凑的结构也引起了天线之间较高的耦合。
\

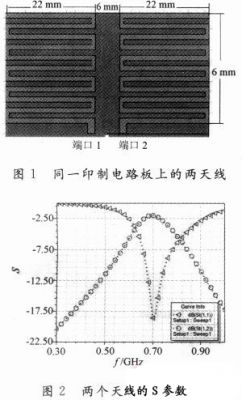

  天线的结构设计如图1所示。天线工作在710 MHz的频段,由两个曲线单极子天线组成。两个天线印制在FR4介质板上(介电常数等于4.6,介质厚1 mm)。天线走线的宽度是1 mm,走线之间的距离也是1 mm。两个天线之间的距离是6 mm,天线端口接1.8 mm的微带线馈电。使用HF-SS 12进行仿真,可以得出S参数如图2所示。可见S11的性能很好,然而天线之间的耦合S12过大,难以满足LTE对天线工作性能的要求。

  2 S参数的去耦合分析

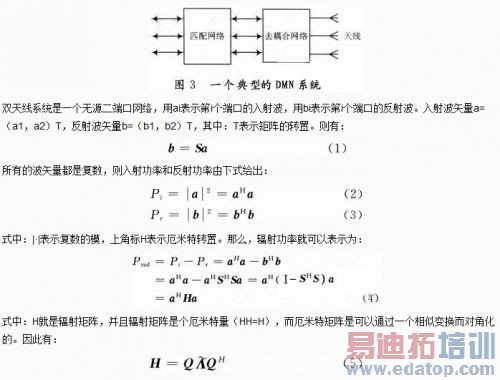

  为了提高天线的辐射效率,学者们提出了DMN技术,即在多个天线的输入端先加耦合器以去掉天线之间的耦合,然后加匹配网络,如图3所示。文献对这种方法进行了详细论述,并阐述了用S参数分析正交模的方法。下面对一个二端口网络的天线进行S参数的分析。
\

\

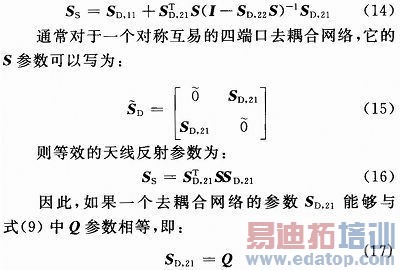

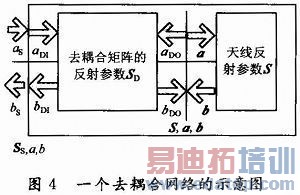

  为了使正交模式的辐射效率最大,文献和文献详细论述了等效耦合参数的方法。对于一个双天线系统,等效去耦合网络如图4所示,其中S是天线的反射参数,SD是去耦合网络的反射参数,文献指出加入了去耦合系统的S参数可以表示为:

\

\

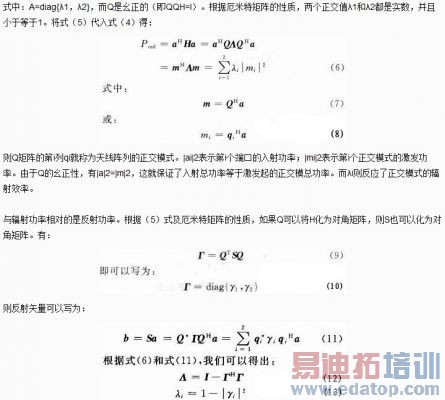

  则等效天线的Ss参数将是对角化的,并且它的等效天线输入端口将是去耦合的。Q的列向量也就是天线的正交辐射模式。下一节将使用以上理论分析第1部分设计的天线的参数,并将其输入端的耦合去掉。

  3 等效耦合器的设计

  对于一个双天线系统,应该有两个正交模同时存在,去耦合网络是一个四端口网络,正交辐射矩阵可以写为:

\
