增强TD-SCDMA上行能力 提升移动互联体验

3G网络相对于2G提供的无线传输速率高很多，微博、手机上网等迅猛增长的数据业务要求3G网络的上下行都能提供良好支撑。增强TD-SCDMA网络的上行能力，可在有限的无线带宽资源下最大限度的提升数据业务的业务质量和业务带宽，保障用户的使用感受，提升网络竞争力。

TD-SCDMA网络上行传输现状

目前TD-SCDMA的高数据业务只要由HSDPA和HSUPA来承载，但由于HSUPA终端的成熟度问题导致HSUPA功能仍没有规模商用，因此高速的数据业务下行可以使用HSDPA，但是上行只能使用R4的DCH信道承载。现有TD-SCDMA网络的小区时隙配置一般为2：4，因此上行带宽资源（DCH）非常容易受限。上行带宽的受限不仅仅影响上行为主的数据业务，同时也会影响下行数据的使用感受（下载过程中需要上行交互数据配合），直接影响用户感知。在使用TD上网卡发送较大的邮件时，如超过5M，用户需要等待较长时间。

如何充分利用现有网络的资源来提供更优的业务，以更好地满足市场需求，如何解决在没有部署HSUPA或主要终端不支持HSUPA的情况下上行带宽资源受限，成为目前改善用户使用TD网络感知的重要问题。

在当前的TD-SCDMA网络没有部署HSUPA的情况下如何解决数据业务上行带宽资源受限问题，太原移动公司采用自适应上行增强AUE（Adaptive Uplink Enhancement）技术在上行码道资源不变的情况下最大限度的提升了数据的上行业务带宽，提升了用户的使用感受，提升了上行码资源的利用率。

TD-SCDMA上行增强技术原理

自适应上行增强AUE算法的基本思想是通过修改数据业务（背景类、交互类）的信道编码参数，减少编码增益，在占用同等码道资源的前提下，来达到提升数据业务速率的目的，提升用户感受，提升网络容量。该算法主要是用来提升上行吞吐量的，可以在相同的上行码道资源上传输更高的速率，从而提升用户感知。如图1所示，AUE技术不增加码道资源，通过打孔减少原有信道编码后的冗余资源，来提升数据业务速率。

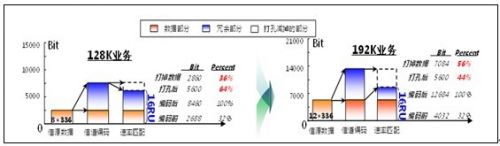

图表 1 AUE与常规业务理论速率实现对比

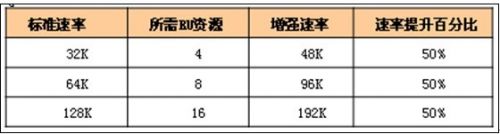

图表 2 相同资源下AUE与常规数据业务理论速率关系对比

AUE业务与普通PS业务的区别在于其信道编码的增益偏低，由此为了维持AUE业务所需的Qos性能，首先需要良好的无线环境，如良好的信号覆盖及较低的网络底噪干扰；其次UE将付出额外的发射功率。当UE发射功率比较低时，可以将PS普通速率提升至AUE速率，提供给用户高带宽的享受，而当UE发射功率比较高时，将AUE速率降速至相应的PS普通速率，以降低UE发射功率，避免UE掉话。

当业务在AUE速率时，如果存在干扰，可能会导致UE上行发射功率持续攀升，从而导致上行BLER迅速升高，业务实际性能下降，因此此时也需要将AUE速率降速至PS普通速率，以维持业务性能，保障用户Qos。图3为AUE算法原理图，当用户处在普通速率下，网络侧收到6B事件时，开始升速，当用户处在AUE速率，如果网络侧收到6A或5A测量报告时，降速到对应的普通速率。

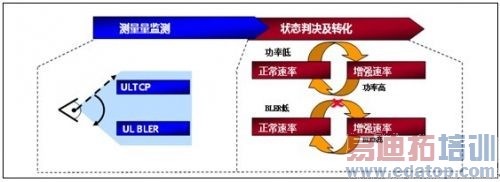

图表 3 AUE算法原理二：测量检测速率、功率及BLER

由上述算法原理可知，在现有TD-SCDMA网络中AUE技术的适用场景是TD信号覆盖较好，网络底噪干扰较低的无线场景。由此来看，已建设室分系统的室内小区，开启AUE功能提升上行传输能力切实可行，可有效提升用户使用感知。

AUE技术现网试验效果

2011年6月分别选取太原TD现网区域的室内和室外场景下的选取站点进行了AUE技术研究测试，主要进行数据上传测试，后台跟踪用户的标口log和上行带宽，根据信令和带宽变化来判断算法是否生效；前台统计UE平均上传速率变化，发射功率变化以及BLER变化。预期效果为在AUE速率下的UE发射功率会有所升高，速率可以提升到理论速率，误块率（BLER）有所降低。

1、室内TD信号较强的覆盖场景测试
在室内分布系统下选取覆盖强场（RSCP大于-75dBm）和覆盖弱场(RSCP小于-90dBm)两种场景分别进行AUE参数实施前后的对比测试，而测试的业务又分为上行32kbps，64kbps，128kbps数据上传，室内强场下AUE对比测试统计数据如下。

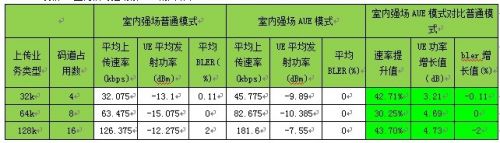

表格 1 室内信号强场景AUE测试结果
