单片机控制的静电除尘电源调压系统

本文介绍了一种基于单片机设计的静电除尘电源调压控制系统。该控制系统以单片机 80C196KC为控制核心，以 CA6100晶闸管触发板为中间缓冲环节，能够自动跟踪电场的变化，有效调节中间环节交流电压，从而更好地控制静电除尘电源，使其能够长时间工作在临界放电状态，大幅度提高除尘效率。
1. 引言

静电除尘器有除尘效率高、运行和维修费用相对低廉等特点，在减少排放到大气中有害粉尘方面起着十分重要的作用，是当前使用较为广泛的一种环保设备。静电除尘器是利用高压静电吸附带电离子的原理进行除尘。一般来说，静电极板电压越高，对带电离子的吸附能力就越强，除尘效率越高。但电压越高，电场内会出现频繁的火花闪烁，甚至产生电弧，放电过程难以控制，除尘效率明显降低，这种情况应该避免。如果能够控制极板电压长时间维持在临界放电状态，就可以获得最佳的除尘效果并有效节约电力资源 。实验证明，基于单片机 80C196KC的静电除尘电源三相交流调压控制系统能够很好实现这一功能。

2. 静电除尘电源主电路及交流调压结构

2.1 电源主电路

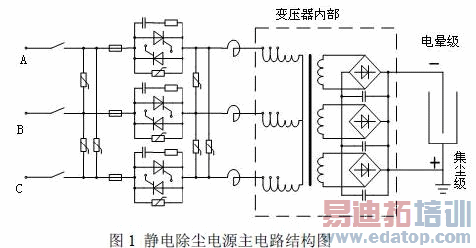

主电路电路如图 1所示，380V的三相工频交流电输入后，经过由三组反并联可控硅组成的三相调压电路进行调压，然后经三相高压硅整流变压器升压和整流，得到直流高压输出,硅整流变压器负高压输出经阻尼电阻供给静电除尘反应器。

由于电源采用三相工频平衡供电，三相晶闸管同步移相调压，与常规单相硅整流电源相比具有如下特点：

(1) 电网平衡供电，三相对称，功率因素近 100%；

(2) 由于采用三相星形输入接线方式，单相输入电流仅为同等功率输出单相电源的五分之一。

2.2 三相交流调压电路原理

采用相位控制方式的交流电力控制电路称为交流调压电路，交流调压电路拓扑结构有很多种，本文中提到的三相交流调压主电路，是将两个晶闸管反并联后串接在每相交流电源与负载之间，如图1，在电源的每半个周期内触发一次晶闸管，使之导通。与相控整流电流电路一样，通过控制晶闸管开通时候所对应的相位，可以方便地调节输出电压的有效值，从而达到交流调压的目的。

3. 基于 80C196KC的三相交流调压控制系统

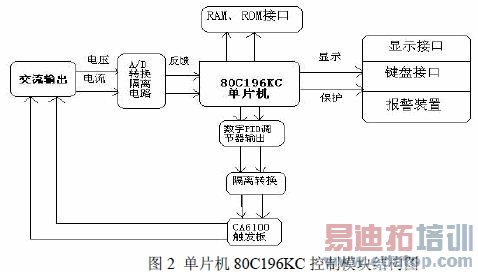

单片机控制模块硬件电路以微处理器为控制中心，兼有控制与监视的功能。通过输入接口接收各种采样、检测信号，再由软件程序进行计算处理后，经输出接口发出相应的控制信号，去协调、控制各部分电路的操作，达到其智能化控制的目的。本文中监控模块的控制电路采用了以 80C196KC单片机为主控的微机监控系统。它主要由主控电路、 CA6100控制信号输出电路、测量与信号采集电路、A/D转换隔离电路、 LCD液晶显示模块、LCD液晶显示模块、键盘接口电路、报警装置等部分组成，单片机控制模块见图 2所示。

单片机采用 80C196CPU芯片，通过采集电路，电源主电路电压、电流信号转换为单片机可以识别的电压信号传送到 A/D转换通道，转换并和给定阈值进行比较，如发现过压或过流，则给出禁止信号 I，通过光耦隔离后控制 CA6100通用触发板，封锁触发脉冲。通过片内软件定时器，由高速输出口（HSO）产生一频率为 2HZ的方波信号作为电流、电压给定计数器的输入脉冲。利用 80C196的 PWM口，经过光耦输出可控的脉宽调制波，再经过平滑滤波器转化为 0～5V直流控制电压，直接控制 CA6100通用触发板，能够使输出脉冲移相范围在 5°～175°之间可调。
