医院护理呼叫对讲系统设计

3．2．3 摘、挂机检测电路

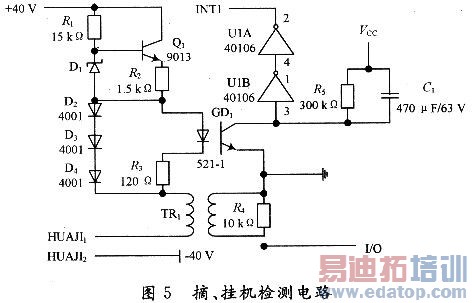

电话机在待机状态下，40V直流电源是供电话机线路板使用的工作电压。实际上摘机后电话机两端电压只需6～12V左右，剩余电压都落在电话机远程通信线路上了。本装置由于线路很近，其阻值很小，因此设置有恒流源电路来代替电话机的远程通信电路的高电阻值。这就是如图5所示的摘、挂机电路。

由R1，R2，Q1，D1组成恒流源电路，其电流为(VD1-VBE1)／R2，该电流经D2，D3，D4正向稳压产生2．1V的电压给GDl光电耦合器提供发光能源，待机状态(挂机)下电话机的HUAJI1和HUAJI2节点开路，恒流源电路和光耦电路均不工作，光耦截止，经U1A，UlB输出高电平；工作状态(摘机)下电话机的HUAJI1和HUAJl2节点形成通路，恒流源电路和光耦电路开始工作，光耦左侧电流为(VD2+VD3+VD4- VGD1)／R3=(O．7+O．7+O．7-1．8)／120=2．5 mA，满足光耦工作条件(1～50 mA)，其内部发光二极管发光，光电三极管导通，经U1A，U1B输出低电平。可见，摘机和挂机能分别使U1B输出不同的电平，以便使单片机区别出电话机的摘挂机状态。恒流源电路使得电话机在摘机状态下的工作电流始终保持在(VD1-VQBE1)／R2=(12-O．7)／1．5=7．5 mA，满足电话机正常工作条件。单片机通过检测INTl的高低电平来判断摘挂机。

3．2．4 语音通话电路

图6是主机向分机发送通话信号的放大电路，采用LM386低电压音频功率放大器。

4 结语

本文的研究主要侧重于设计一个实用、低成本的病房护理呼叫对讲系统，应该说通过一系列的努力已经达到了设计目标。但是对医院护理呼叫系统的研究是一个不断向前发展的课题，因此需要在此基础上进一步研究，力求使系统更加完善，增加如广播功能、语音报号功能、输液完毕警告等功能。
