医院护理呼叫对讲系统设计

3．1 系统工作原理

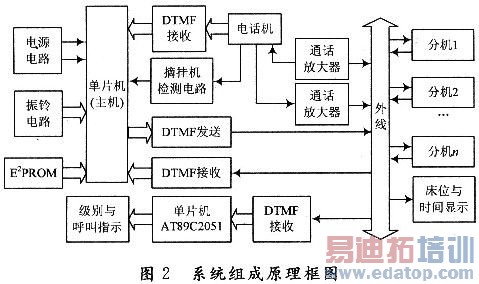

主机是整个系统的核心，它一方面负责分机与电话机号码的接收与发送，另一方面控制分机与电话机的接通与断开，据病人的病情，设置特护、1级、2级三种护理级别，控制床位与时间显示、级别与呼叫指示、摘挂机检测电路及显示屏的显示等。


在系统中，分机呼叫主机时，接收器将分机发来的DTMF信号进行编码，译成4位二进制码并进入单片机内部，发送器再将数据总线上的4位二进制码译解成 DTMF信号输出；主机将发送的数据进行存储；CPU的数据锁存后通过译码器译出对应的数码与位码，由数码管显示分机号码与时间；电话机摘机应答后，CPU检测到摘机信号，振铃信号清除，主机与分机通话，通话完毕主机挂机。主机呼叫分机时，电话机摘机后，CPU通过DTMF解码后接收到所拨分机号后，将此分机号发给分机；如果几个分机同时拨打主机，主机接听护理级别高的分机并与之通话，普通护理级别只做显示指示处理。

3．2 系统主要硬件设计

3．2．1 DTMF信号发送电路

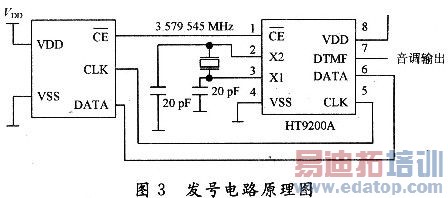

DTMF发送电路主要是由HT9200A／B承担，它将主机送来的8421码编成DTMF信号经放大处理后传送给分机或电话机。发号电路如图3所示。


3．2．2 DTMF信号接收电路

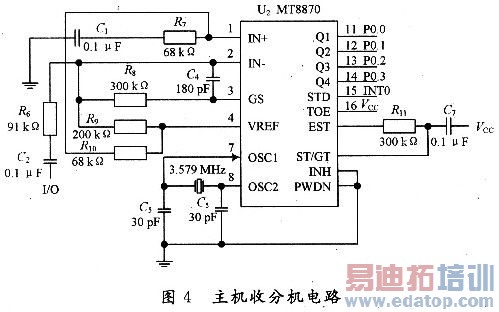

收号电路是将电话机送来的DTMF信号译解成4位二进制码，以便主机读取。它实质是一个解码的过程，DTMF信号的解码主要由MT8870承担。 MT8870与AT89C52单片机接口电路如图4所示。

其工作原理如下：MT8870如接收到一有效的DTMF信号，EST端首先变为高电平，经积分电路使控制输入端ST升高。若ST端电平低于门限电平时，MT8870内部的4位二进制代码保持不变，STD端保持低电平；若ST端高于门限电平，MT8870内部的4位二进制代码被更新，STD输出由低电平变为高电平，向AT89C52发出中断申请，通知单片机主控台现在已有控制信息发出，AT89C52接到中断申请后，送到MT8870的STD，STD 端做出相应的反映，并通过P0．O～PO．3读取MT8870的译码数据，根据译码数据内容相应控制显示器、发光二极管等的显示及指示。而无效的DTMF 信号(电话线杂音、人们的语音信号等)或DTMF信号连续失真是不会引起MT8870的STD端变化的。
