医院护理呼叫对讲系统设计

O 引言

医院护理呼叫系统是现代化医院实现信息化、现代化管理的重要组成部分，可以有效地提升医院形象，强化机构管理，保证服务质量。如何利用先进的信息技术为医院服务，更大程度地提高医院的服务质量，是医院信息化建设中的一个重要着眼点。本文设计的呼叫系统，大大降低了医护人员的劳动强度，提高了医院的工作效率和服务水平，增强了医院的竞争实力，节约了管理成本，使机构管理变得更加顺畅。

1 DTMF的呼叫对讲系统工作原理

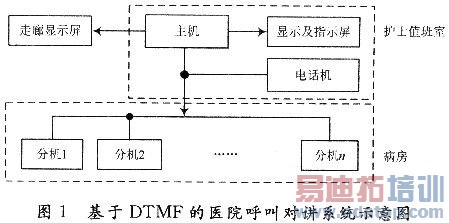

整个系统示意图如图1所示。系统的主机与分机都采用单片机控制，主机通过单总线方式与各病床相连，具有呼叫对讲功能。分机呼叫主机时，接受器将分机发来的 DTMF、信号编码成4位二进制码送入单片机内部，主机通过解码器接收分机并译码后，控制振铃电路、LED显示与发光二极管指示进行声光提示，话机摘机后便可通话；主机呼叫分机时，分机接收到主机拨打的号码后，号码与各自所固有的号码相比较，如果号码相同，则接通电话机通话。本系统的走廊显示屏可以显示呼叫床位号，当前呼叫个数，呼叫护理级别，无呼叫时显示实时时间。

2 DTMF信号的介绍

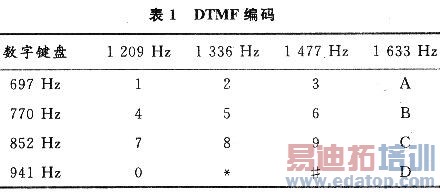

双音多频传输(Dual Tone Multi-Frequency，DTMF)是一种新型的拨号信息的传输方式，它利用两个音频的组合来对一个拨号键进行编码，其中两个音频分别来自不同的频率组：低频组(697～941 Hz)和高频组(1 209～1 633 Hz)，每组频率包括4个不同的频率，它们构成16种组合，代表了O～9，*，#，A，B，C和D键，如表1所示。

3 系统的硬件设计

本呼叫对讲系统在机构上可分为三个区，即医护人员值班室、走廊和病房。主机、电话机和显示及指示屏都安装在医护人员值班室，走廊上安装有LED数码管，分机安装在病房。系统原理框图如图2所示。
