WDM PON关键技术及应用

2.WDM-PON与TDM-PON构成HPON

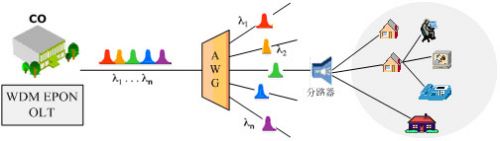

WDM-PON与TDM-PON构成混合网络，如图3所示，共同为用户提供服务。用户通过分路器共享一对波长，由位于CO的具有多波长光源的EPON OLT进行资源调度。此种组网模式适用于接入主干光纤资源紧张和EPON网络带宽升级等场合。

图3、 WDM-PON与TDM-PON构成HPON

3.WDM-PON用于本地汇聚传输

WDM-PON与TDM-PON以级联的方式连接可实现本地汇聚传输，如图4。用户业务首先通过TDM-PON进行汇聚，然后再由 WDM PON系统传输到本地中心局。在早期只有部分商业客户或少量其他用户需要大带宽时，这种架构可提供灵活的接入选择，例如为大客户分配单独的波长，而密集居住的普通小区用户通过级联的TDM-PON共享一个波长。

图4、 WDM-PON用于本地汇聚传输

4. 基站回传

随着移动基站回传所需带宽的不断增加，对基站回传网络也提出了新的挑战。WDM-PON提供了丰富的带宽，能很好的满足3G、LTE基站回传的带宽需求，可以作为移动基站回传的主要技术选择之一。WDM-PON用于基站回传的网络结构与图2相似。

四、863 计划

我国"十一五"863计划启动了"低成本的多波长以太网综合接入系统（λ-EMD）"的研究。该项目的牵头单位烽火科技与合作单位通过刻苦钻研，攻克了多项电信级λ-EMD系统关键技术，包括基于TDM与WDM的混合模式PON结构、支持三网融合业务的受控传送、可扩展的开放系统架构和高可用性等，成功地研制出了系列化的λ-EMD综合接入设备和自主知识产权的光收发模块，可满足低成本化应用要求。通过该项目的实施，烽火科技已全面掌握了一系列具有自主知识产权的相关核心技术，申请或取得了十多项国家发明专利，牵头完成了中国通信标准化协会（CCSA）标准类技术报告《接入网技术要求－采用基于波长可调方式密集波分复用技术的无源光网络》的起草，进一步凸显了烽火科技在光接入领域的技术领先地位。

烽火科技研制出的WDM-TDM PON系统是业界第一款单纤32波，每波支持1：64分路，传输距离达20公里以上的xPON系统。该系统采用业界首个局远端双"无色"光模块设计，具有业界最高的单纤接入速率（对称40G）以及业界最高的业务单板端口密度；采用WDM和TDM混合模式的PON结构，可以兼容现有的1G/2.5G /10G EPON、GPON和P2P等多种光纤接入技术；通过WDM方式可以承载现有CATV业务，方便实现"三网融合"业务接入，实现了我国下一代光纤接入技术研究的新跨越。
