面向3G LTE基站设计的预处理解决方案

录入:edatop.com     点击:

5. Xilinx LTE基带参考解决方案

  赛灵思最近在巴塞罗纳举行的Mobile World Congress 2008上演示了面向PDSCH的、符合3GPP LTE 标准的LTE基带下行链路解决方案。

  该参考解决方案由各种相关的赛灵思LTE IP核组成,包括透平编码/解码、速率匹配、具有循环前缀插入以及QAM映射器和去映射器的FFT/iFFT。该参考解决方案的下行发送和接收链如图5.0所示。这一参考解决方案也适合对面向LTE的、业已开发完成的各种IP核[3]提供系统级验证。

  在高于10 MHz的带宽上,赛灵思成功地演示了远远高于100Mbps的视频流。这一成功的演示所采用的面向视频流的参考应用,是基于运行在一台个人电脑主机上的开放源视频局域网服务器(VideoLan Server)。LTE基带参考解决方案位于两个最近发布的ML507板上。每一块板通过千兆位以太网链路与主PC通信。由主PC发出的UDP数据包首先由三态以太网MAC模块(TEMAC)处理,随后经过轻量IP堆栈(LWIP),才进入LTE基站参考解决方案的发射(TX)模块。来自TX模块的I/Q数据通过用于处理的Aurora链路,被输出至具有LTE接收(RX)功能链的另一块ML507板上。

  图12.0显示了在MWC 2008上的设置,而图13.0描绘了赛灵思LTE基带参考设计演示平台的各个模块。

   \

  图12.0 赛灵思LTE基带参考设计演示

  随着LTE基带参考设计的发布,赛灵思再次证明了在无线解决方案领域的领导地位,并进一步致力于支持基站供应商开发满足更高比特率、更低延迟以及更高灵活性(由于目前LTE标准的不断演进,这一点特别重要)的LTE解决方案。

   \

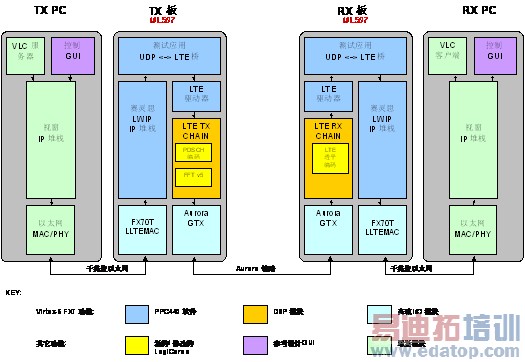

  图13.0 赛灵思LTE基带参考设计系统结构图

  参考文献

  [1] 3GPP TS 36.104 V8.0.0 (2007-12), E-UTRA Basestation Radio Transmission and Reception

  [2] "Technical Solutions for the 3G Long-Term Evolutions", Hannes Ekstrom et al., IEEE Communication Magazine, March 2006

  [3] "Implementing the Next Generation of Wireless Standards using Virtex-5 FXT", Rob Payne, Xilinx Xcell magazine, 2008

  [4] "3G Evolution, HSPA and LTE for Mobile Broadband", Erik Dahlman et al.,ELSEVIER, 2007

  [5] "Single Carrier FDMA for Uplink Wireless Transmission", Hyung G. Myung et. Al., IEEE Vehicular Technology, Magazine, September 2006, page 30

  作者介绍:温得敏博士,IEEE高级会员,赛灵思公司无线基础设施垂直市场系统架构师;Jorg Kohlschmidt, 赛灵思公司无线基础设施垂直市场系统架构师。
