面向3G LTE基站设计的预处理解决方案
录入:edatop.com 点击:
3. LTE 物理层的关键要素

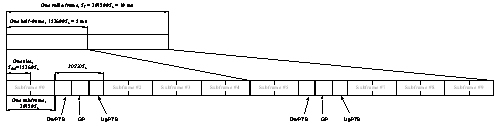

LTE在利用通用无线接入技术的10ms无线帧的基础上提供两类帧结构。这两类帧结构分别是被称为类型1的FDD/半FDD以及被称为类型2的TDD,它们均基于10ms的无线帧,每一无线帧具有20个时隙,每个时隙占用0.5 ms。类型2帧结构被提供为与TD-SCDMA共存,如图3.0所示。注意,TD-SCDMA帧结构在5ms的子帧内具有10个时隙。这10个时隙当中的3个—DwPTS、GP和UpPTS—是专用时隙,它们在LTE帧结构类型2中被复制。
图3.0 TDD 类型 2 帧结构

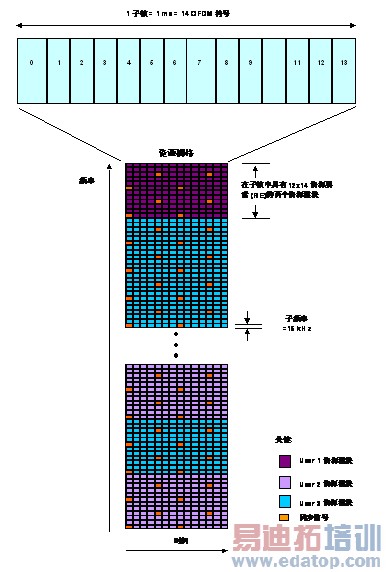

在时域和频域中提供链路自适应的LTE系统的核心能力就是针对下行链路采用OFDMA方案。这意味着下行链路物理资源是根据一个OFDM子载波以及一个OFDM符号周期来定义的,这就被称为资源要素(RE)。总数84个RE构成一个资源模块(RB),这个资源模块由具有7个OFDM符号的一个时隙(0.5ms)周期上的12个子载波组成。正因为如此,下行链路传输信号根据如图4.0所描绘的资源栅格(RG)被定义为每一个用户拥有对应于两个时隙(1ms)的两个RE。
图4.0用于LTE的下行链路资源栅格
表1.0所描述的关键物理层参数是所分配的频率带宽的函数。
表1.0 DL物理层关键参数
