Nios II与CF卡的接口设计

录入:edatop.com     点击:
1 CF卡的特点及应用

CF卡是最近几年蓬勃发展固态非易失的存储介质,由于CF卡具有携带方便、易于升级、存储量大、抗震性好等优点,在大容量便携式数据存储和传输过程中,CF 有着非常广泛的应用前景,如数码相机、MP3播放器、PDA(个人数字助理)、数字式录音机、笔记本电脑、手提电话、机顶盒等。预计今后在其他领域将有更为广泛的应用。另外CF卡的兼容性佳,不仅同时支持3.3 V和5 V的电压,而且不同的CF卡都可以用单一的机构读写,特别是CF卡升级换代时也可以保证旧设备的兼容性。而纯电子运动的CF卡耗电量很低,仅为IBM 微型硬盘的5%。目前,CF卡容量从最早的2 MB到现今的8 GB,数据传输从最早的5 MB/s发展到现在的20 MB/s。

CF卡由2个基本部分构成:内部控制器和闪存模块。CF卡的闪存模块基本上都使用NAND型闪存,用于存储数据。内部控制器用来实现CF卡与主机的接口以及控制数据的传输。CF卡内部控制器的设计完全模拟硬盘,使用标准的ATA/IDE接口。

CF 的存取方式有3种:PC Card Memory模式、PC Card I/O模式以及True IDE模式。PC Card模式与PCMCIA标准兼容。True IDE模式与ATA标准兼容。

3种方式相比,在True IDE模式下,CF卡与主机通信的信号最少,硬件接口最简单、软件易于实现,因此本设计采用True IDE模式。

2 CF卡接口控制器的寄存器的定义

在设计中,采用Altera提供的一个CF接口控制器内核实现CF卡数据的传输.该内核提供一个连接片外CF卡的Avalon总线接口,通过使用适当的时序把Avalon总线信号映射到CF卡,提供了对标准的实IDE模式寄存器的访问,允许设计者在Nios II系统中简易连接就可以使用CF卡。图1所示为CF卡接口控制器内核的结构框图。

\

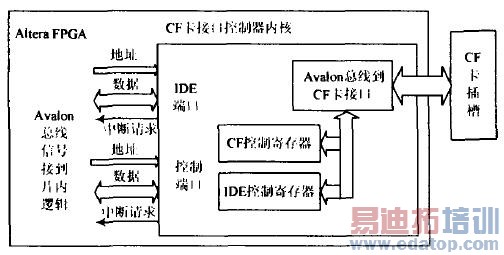

图1 CF卡控制器内核结构框图


该内核提供2个Avalon总线从端口.第一个是为了访问CF设备内部的寄存器组,第二个是为了访问控制器内核内部的寄存器文件,CF核提供2个高有效的中断请求输出,一个是CF插入或移除的中断信号,另一个是把设备上的中断信号传送到Avalon主设备。
