基于SOPC的高速数据采集系统的分析与设计
录入：edatop.com 点击：
2.3 FPGA器件EPIC60240C6
FPGA (Field Programmable Gate Array)即现场可编程门阵列。本设计选用的是ALTERA公司的EPIC60240芯片，该芯片的工作电压为1.5 V，存储器密度可达5980个逻辑单元，它包含20个128x36位RAM块，总的RAM空间达92160位，此外还内嵌了2个锁相环电路和一个用于连接SDRAM的特定双数据率接口，故可支持多种不同的I／O标准。事实上，这里的FPGA除了可以直接编程以进行逻辑控制外，也可在此基础上构建SOPC系统，以便使用软、硬件协同方法，与SDRAM构成一个大容量的FIFO来对SDRAM以及MD转换器进行控制，同时完成与USB器件的协同工作。
2.4 SOPC及其设计

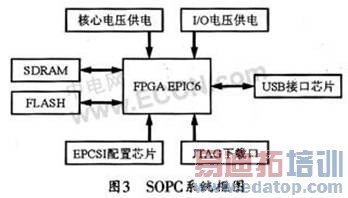

SOPC (System on a Programmable Chip)即可编程片上系统。它可以由单个芯片完成整个系统的主要逻辑功能；这种可编程系统具有灵活的设计方式，而且可裁减、可扩充、可升级。本设计采用ALTERA公司率先推出的SOPC解决方案，来将处理器、存储、I／O口等系统所需集成到一个FPGA器件上，并对其进行软、硬件配置，从而实现对数据的采集、传输、显示控制。图3所示是其SOPC系统框图。
3数据采集系统软件设计
本系统软件包括SOPC系统程序、USB固件程序、驱动程序和应用程序等4个方面的设计。其中SOPC系统程序和USB固件程序是整个程序设计的核心。
3.1 SOPC系统程序设计
基于QuartusII和Nios的SOPC设计流程如图4所示。
本系统中的SOPC系统软件设计是指在FPGA中配置ALTERA公司NiosII嵌入式处理器的硬件环境。其中NiosII处理器的配置可基于QuartusII，它是ALTERA公司的大规模FPGA／CPLD开发工具。为了进行Nios处理器的开发，通常要在Quartus里装入NiosII的软硬件开发工具，同时在提供的开发包中使用软件SOPC Builder开发工具加载NiosII核和外围接口，并定义相应的指令，然后对系统进行综合后，再下载到FPGA中，就可以完成特定功能的处理器设计。
3.2 USB固件程序设计

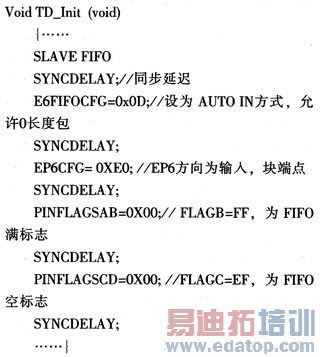

CY68013芯片的固件程序主要负责处理PC机发来的各种USB设备请求，并与外围电路进行数据传输。CYPRESS公司提供的固件程序框架中的两个程序分别是FW．C和PERIPH．C。其中FW．C是固件运行的主程序文件，负责处理各种USB设备请求，包含程序框架的MAIN函数，它可管理整个51内核的运行。而对于PERIPH．C，则必须将PERIPH．C实例化，以实现所需的功能。固件程序中最重要的是TD_init()和TD_poll()两个函数。TD_Init函数负责对CY7C68013的初始化，它一般在固件运行开始时调用；TD_poll函数是数据采集的执行子程序，它首先判断内部端点6的缓冲区和外部FIFO缓冲器是否非空，如满足条件，则启动A／D转换，并根据USB设备工作在高速和全速的不同来设置不同的传输计数。本设计中将接收数据端点6设为SLAVE FIFO模式，并使用AUTO IN模式来接收FPGA发来的数据，数据流由外部FIFO控制器控制，并直接传人端点6的FIFO，以等待主机提取。这里，CY7C68013仅作为数据通道，CPU不参与此过程。因此，只需在固件的初始化程序中配置好端点6的SLAVE FIFO接口模式，剩下的传输控制和其它的工作则可由FPGA来完成。以下是针对本设计的部分固件程序：
3.3 USB驱动程序设计
Windows下的USB驱动程序通常由3部分组成：USB设备驱动程序、USB总线驱动程序和USB主控制器驱动程序。其中，Windows操作系统已经提供了处于驱动程序栈底的USB总线驱动程序和USB主控制器驱动程序。而USB设备驱动程序则要由设备开发者编写。它应能通过向USB总线驱动程序发送包含URB(USB Request Block)的IRP(I／O Request Packet)来实现USB外设之间的信息交换。本设计采用Jungo公司的Win Driver进行驱动程序开发，并根据Win Driver提供的驱动向导和用户需要，来自动生成代码框架，从而简化驱动程序的开发。
3.4应用程序设计
本设计采用NI公司的虚拟仪器(VI)开发平台Labview来进行应用程序的设计。VI包括三部分：前面板、框图程序和图标／连接器。其中前面板用于设置输入数值和观察输出量。每一个前面板都对应着一段框图程序。框图程序可用Labview图形编程语言—G语言来编写。图标／连接器是子VI可被其它Ⅵ调用的接口。图标是子VI在其它程序框图中被调用的节点表现形式；而连接器则是节点数据的输入／输出口。连接器端口与前面板的控制和显示一一对应。
4结束语
本文介绍了一种基于SOPC和USB2.0接口的高速数据采集系统及其虚拟仪器的设计方法。实验表明，基于本设计的高速数据采集系统具有抗干扰、可靠性高、失码率低等优点。
编辑：博子
