输电线路无线视频监控解决方案应用山东

      随着计算机技术、通信技术、电力系统保护及自控技术的发展，电力行业的自动化运行水平不断提高，目前已实现了将生产现场的设备运行状态、相关数据传送到远方的调度中心，同时调度中心也可对远程的现场设备进行控制和调节，即常称的"遥测"、"遥信"、"遥控"和"遥调"。

　　但是，对某些重要的电力设施，比如高压输电线路等，只具备"四遥"是远远不够的。由于调度中心无法直观了解现场情况，导致输电现场的由于各种人为或者自然灾害事件遭到破坏和干扰，又没有视频资料的记录，不能及时防范或对事发现场进行有效的追溯，从而造成不可估量的损失。无疑，如果在"四遥"基础上增加第五遥——"遥视"，实现远程实时视频监控，则能真正意义上解决电力设施的直观性监控的诸多问题。

对于高压输电线路的视频监控，由于线路分布广泛，距离远，应用环境复杂，监控数据如何传回到调度中心成为最大难题。日前，上海寰创通信科技有限公司以自主研发的高性能无线MESH路由器为基础，构建多跳高带宽的无线传输网络，推出电力传输线路无线视频监控解决方案，目前该方案已经在山东滨州等地得到了实际应用。

方案中最核心的是输电线路无线传输网络，其构建要点如下：

1)　根据监控需要选择指定输电铁塔作为监控铁塔，并安装无线通信基站，监控前端设备 （监控摄像头+视频服务器）通过网线接入到无线基站。

2)　大部分的基站为子站，采用双模块无线MESH路由器。一个无线模块用于回传，连接到汇聚站；另外一个无线模块用于接入，巡线员可以使用标准的WiFi终端或笔记本电脑通过该站点与控制中心通信。

3)　每5-10Km左右设置一个汇聚站，采用四模块无线MESH路由器，将该距离范围内所有的子站接入到该汇聚站点。为提高系统可靠性还可使用两个互为主备的基站。

4)　汇聚站下的所有基站属于一个子网，构建一个独立的子网，所有网络设备的IP地址在此子网内分配。

5)　汇聚站可从输电线路中间位置分成两个方向，通过多点跳接分别与线路两端的变电站有线局域网连接，最终接入到监控中心网络。

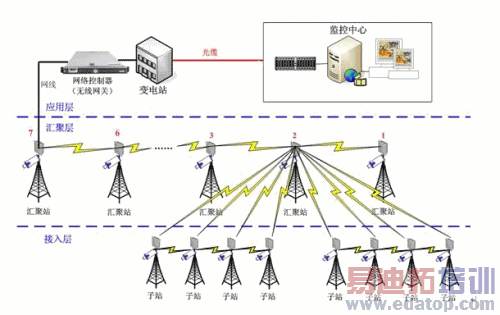

输电线路无线传输网络拓扑图

基于以上输电线路无线传输网络，加上视频监控前端设备（摄像头、视频服务器等）、监控中心设备（监控平台、录像存储磁盘阵列等）以及供电系统（监控铁塔上设备的供电建议采用太阳能供电），构成完整的输电线路无线视频监控系统。该系统的无线传输网络，最大可提供60Mbps的业务带宽，最大跳数支持10跳，误码率小于0.001%，时延小于50ms，完全可保障实时监控视频的流畅传输。此外，该系统还可同时实现智能巡查：巡查人员在每个铁塔下可无线接入到系统网络，将所有的数据通过智能终端传输到控制中心；通过无线定位和图像监控，控制中心可以实时准确的了解巡查人员的当前位置和情况，增加巡查人员的安全性。
