Westmere可以算是Intel Nehalem处理器架构的32nm衍生物。它是基于改进型的Nehalem架构，添加了用于加速加密解密的AES指令集，构建在32nm制造工艺之下。
Westmere的大秘密：非核心功耗控制门电路
步入2010年，我们刚刚跨入了Intel一季新的"嘀嗒"年。我们迎来了第一款Westmere处理器——clarkdale。它是基于双核心的处理器，分布在Core i3和i5系列处理器中。在本季度晚些时候，我们就会迎来真正六核心的Westmere处理器——Gulftown，他将会作为新的Core i7系列处理器与我们大家亮相。这可以说是目前最为强大的桌面处理器了。
随着Nehalem架构的广泛普及我们也对其中的功耗控制技术有了越来越多的了解。Nehalem中使用了Intel的门电路功耗控制技术。门电路功耗控制的晶体管可以对每个处理核心的电压进行调节。从而可以明显改善核心的功耗水平，有效的切断电源，有助于防止漏电等现象。近期小熊在线处理器频道有几篇详细的处理器节能方面的技术文章，感兴趣的读者可以延伸阅读。

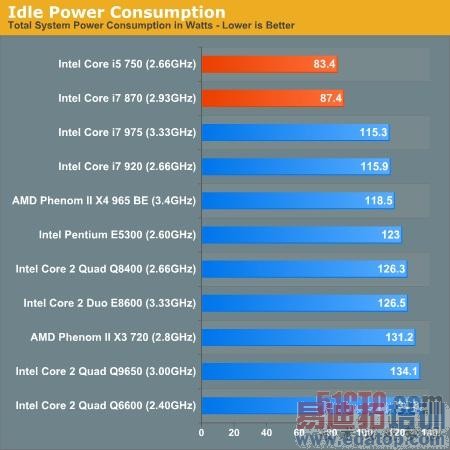

真省电吗？处理器节能技术量化测试
当你关闭一个处理核心是，需要保存核心的状态，这样当它再次被唤醒的时候，它就可以知道自己下一步该做什么。需要注意的是，这样的睡眠和唤醒，在1秒钟可以发生许多次。处理器不用在被唤醒之后，重新经历引导形态，他们唤醒之后只需通过备份，就能即刻投入到工作中。
在Nehalem处理器架构中处理核心有许多节能形态，Intel承诺会让他们进入到更深层次的节能形态。这些处理核心的备份只能保存在最后一级高速缓存中即——L3！但是，不幸的是，由此带来了负面后果，L3高速缓存不能断电节能。因为它是其他处理核心睡眠的温床，如果L3断电的话，各个处理核心的工作备份也荡然无存。由此可见，传统的Nehalem处理器中，L3高速缓存部分是无法进行功耗管理的。
而在Westmere处理器核心中，Intel已经增加了一个SRAM单元，专门用来存储处理核心的状态。当处理核心即将进入睡眠形态时，他们的工作记录会备份在SRAM中，此后处理核心随之关闭。保存在L3中的信息仅有处理器的睡眠形态数据，并无工作备份数据，由此Westmere可以进行下一个逻辑步骤并对L3进行功耗管理。
Intel为移动型Westmere处理器都增加了处理器状态SRAM备份单元。这是一个好的契机，但是台式机处理器并无此设计。Intel这样做看似比较合理，因为如果L3断电，那么会节省许多功耗，反之Westmere将会非常耗电。但是台式机中，我们就不必过于苛求控制L3的功耗。试想一下，如果处理核心在睡眠之前，先要确人是否将工作记录都备份到SRAM单元中，再进入到睡眠状态。这会大大影响处理核心进入到睡眠状态的效率。甚至由此可能会进一步耗费能量。
2010年：六、四核心称霸桌面

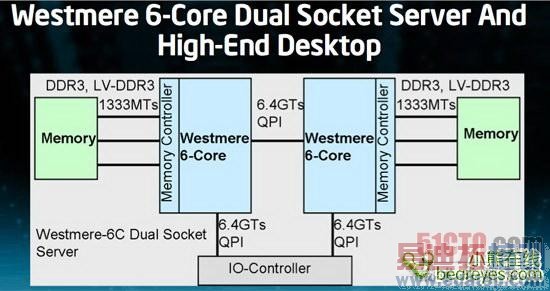

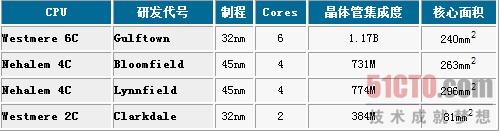

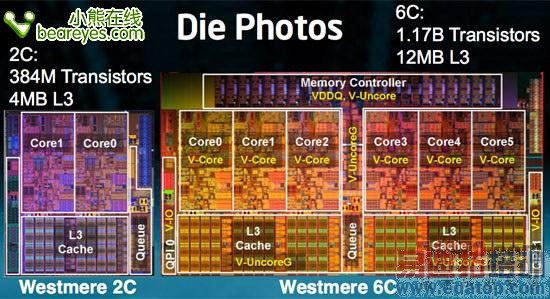

根据Intel透露的信息，在2010年，所有的台式机、工作站、服务器即产品将全面部署新的Westmere核心。6核心的Westmere会是一个11.7亿晶体管组成的可怕怪物，它的核心面积有240平方毫米。
六个处理核心在一颗芯片上，而L3的容量高达12MB。需要注意的是，Nehalem和Lynnfield仅有8MB的高速缓存，而Clarkdale仅有4MB。Nehalem架构的首席设计师，Ronak Singhal曾经告诉过我这样一句话：它希望至少每个处理核心都分配到2MB的L3高速缓存。而在Westmere中，Intel始终在坚持着这样的设计理念。
这颗处理器可以支持现有的LGA 1366接口，同时你还可以享受3通道DDR3内存。6核心的Westmere除了可以支持DDR3 1.5V，还可以支持服务器级的DDR3 1.35V。特别是如果你将X58的内存槽都插满的情况下，这样可以进一步节约能耗。
Core i7 970身世之谜
另一个大新闻是，Intel即将发布Westmere的4核心衍生物。最近我们听到一个关于Core i7 970的传言。很多人都猜测它会是一个4核心/ e0b 8线程的Westmere处理器。但是Intel已经明确提出，在2010年，只有高端的6核心和低端的双核心会使用32nm制程。由此也有人揣测Core i7 970是一颗45nm的Bloomfield核心处理器。
Intel最后还表明，目前Intel确实需要一颗32nm的4核心处理器。而芯片的尺寸接近300平方毫米时，功耗和发热量就不是很理想了。问题在于Intel能否在2010年发布一款32nm的4核心处理器产品还要看AMD方面的动向。如果AMD的新6核心处理器势头强劲，Intel也许会提前使出杀手锏。最后Intel在2011年肯定会发布新一代Sandy Bridge架构，采用32nm制程。届时我们会看到一个频率很高的4核心Westmere产品。而Lynnfield的32nm化则在今年肯定没戏了，至少要等到明年才能见到32nm制程的产品。
