1、概述
随着网络的快速发展和应用的普及，通过网络进行信息通信如即时通信、语音聊天、视频会议等已经成为人们相互联系的重要手段之一，在工作和生活中所占比重日渐增大。
多媒体会议是一种在NGN（下一代网络）网络上开展的融合语音、视频、数据于一体的新一代电信业务，拥有广泛的应用前景。
区别于现有的语音或视频会议，多媒体会议借助宽带接入网络，为用户提供语音、视频、数据、即时消息等远距离传输的多媒体业务。企业用户不用再投入高昂的费用来建设专用的视频会议系统，仅利用现有的通信终端（固定电话、移动电话）以及新配备的多媒体终端（软件终端、硬件终端），通过运营商统一的Web门户，即可建立音频或视频会议。因此，与传统的视频会议业务相比，基于NGN的多媒体会议不仅大大降低了运营商的运营维护成本，而且为用户开放功能丰富的多媒体会议业务变得更加简单、快捷；同时商企用户不用再购置昂贵的会议系统的专有设备，大大降低了用户申请使用会议业务的门槛。
多媒体会议业务支持多种类型终端接入，以高端终端为主，如PC终端，会议电视终端、SIP可视终端、3G可视终端等，各方的会议能力取决于其终端对系统各功能的支持能力。一些低端终端，如普通PSTN电话、小灵通、2G手机等可以以纯语音方式加入会议。
2、基于NGN的多媒体会议系统设计与实现
2.1 多媒体会议的系统架构
基于NGN的网络体系架构，遵从开放、灵活的原则，在业务层上多媒体会议系统采用分层设计，运营商可为业务使用用户提供统一的简单易用的会议界面，以及功能丰富并可扩展的会议服务。

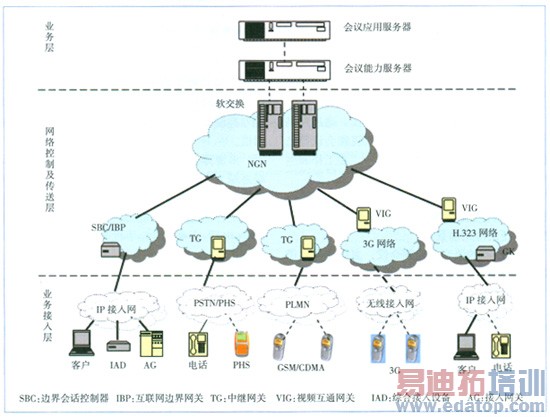

多媒体会议系统架构如图1所示，多媒体会议系统主要处于系统架构中的业务层，而业务接入层、网络控制及传送层都为之服务。各层具体介绍如下：
1.业务层
主要由会议能力服务器、会议应用服务器组成。多媒体会议系统采用会议应用服务器进行业务控制，会议能力服务器进行会议用户的媒体接入，实现了业务的控制与承载相分离。
（1）会议能力服务器：提供多媒体会议的基本的业务逻辑功能，包括会议的创建，会议的控制，以及通过其中的MCU（多点控制单元）完成多方媒体的桥接和媒体流的混频。另外还提供会议的录制和回放、PPT的共享演示等丰富的增强功能。
（2）会议应用服务器：向用户提供统一的Web会议界面，使得用户简单快捷的使用会议业务；提供用户的身份认证以及相关信息的管理功能；提供会议记录以及详细信息的查询功能；提供辅助的数据协同功能，如文件共享；另外，应用服务器还可以通过对标准的接口调用，丰富业务的功能。如NGN的业务平台如果具有通信簿能力服务器，会议服务器可以通过标准的接口调用该能力，那么用户可以在预约会议时方便的添加与会者。
另外会议应用服务器和会议能力服务器向NGN业务平台中的业务管理能力集开放受理、计费、网管接口，实现完整的业务支撑功能，达到业务运营的目的。
2.网络控制及传送层
软交换作为网络控制层的核心设备，实现了SIP软件电话的注册、鉴权，数据查询。并接受会议服务器的指令实现相关功能，如语音呼叫接续等。
此外，软交换通过TG实现NGN网络与PSTN/PLMN网络互通的功能；通过SBC和IBP等网络穿越设备实现终端在多种接入网环境中在软交换的成功注册；通过VIG进行信令转化，实现3G和H.323网络终端以SIP协议接入软交换。
这种信令与媒体信息的分离，也正体现了下一代网络中控制与承载相分离的思想，进而实现对具有一定QoS保证的多媒体会议的支持。
3.业务接入层
业务接入层面呈多元化，包括普通固定电话、小灵通、IP电话、视频终端、PC软终端、移动终端等。
其中，IP电话、视频终端、PC软终端等终端支持多样的IP接入方式，如企业直接接入，ADSL接入或Internet接入等。
对于其他终端的接入，如固定电话、小灵通、移动终端等通过软交换与他网的互通，实现会议的接入。
随着网络的快速发展和应用的普及，通过网络进行信息通信如即时通信、语音聊天、视频会议等已经成为人们相互联系的重要手段之一，在工作和生活中所占比重日渐增大。
多媒体会议是一种在NGN（下一代网络）网络上开展的融合语音、视频、数据于一体的新一代电信业务，拥有广泛的应用前景。
区别于现有的语音或视频会议，多媒体会议借助宽带接入网络，为用户提供语音、视频、数据、即时消息等远距离传输的多媒体业务。企业用户不用再投入高昂的费用来建设专用的视频会议系统，仅利用现有的通信终端（固定电话、移动电话）以及新配备的多媒体终端（软件终端、硬件终端），通过运营商统一的Web门户，即可建立音频或视频会议。因此，与传统的视频会议业务相比，基于NGN的多媒体会议不仅大大降低了运营商的运营维护成本，而且为用户开放功能丰富的多媒体会议业务变得更加简单、快捷；同时商企用户不用再购置昂贵的会议系统的专有设备，大大降低了用户申请使用会议业务的门槛。
多媒体会议业务支持多种类型终端接入，以高端终端为主，如PC终端，会议电视终端、SIP可视终端、3G可视终端等，各方的会议能力取决于其终端对系统各功能的支持能力。一些低端终端，如普通PSTN电话、小灵通、2G手机等可以以纯语音方式加入会议。
2、基于NGN的多媒体会议系统设计与实现
2.1 多媒体会议的系统架构
基于NGN的网络体系架构，遵从开放、灵活的原则，在业务层上多媒体会议系统采用分层设计，运营商可为业务使用用户提供统一的简单易用的会议界面，以及功能丰富并可扩展的会议服务。
多媒体会议系统架构如图1所示，多媒体会议系统主要处于系统架构中的业务层，而业务接入层、网络控制及传送层都为之服务。各层具体介绍如下：
1.业务层
主要由会议能力服务器、会议应用服务器组成。多媒体会议系统采用会议应用服务器进行业务控制，会议能力服务器进行会议用户的媒体接入，实现了业务的控制与承载相分离。
（1）会议能力服务器：提供多媒体会议的基本的业务逻辑功能，包括会议的创建，会议的控制，以及通过其中的MCU（多点控制单元）完成多方媒体的桥接和媒体流的混频。另外还提供会议的录制和回放、PPT的共享演示等丰富的增强功能。
（2）会议应用服务器：向用户提供统一的Web会议界面，使得用户简单快捷的使用会议业务；提供用户的身份认证以及相关信息的管理功能；提供会议记录以及详细信息的查询功能；提供辅助的数据协同功能，如文件共享；另外，应用服务器还可以通过对标准的接口调用，丰富业务的功能。如NGN的业务平台如果具有通信簿能力服务器，会议服务器可以通过标准的接口调用该能力，那么用户可以在预约会议时方便的添加与会者。
另外会议应用服务器和会议能力服务器向NGN业务平台中的业务管理能力集开放受理、计费、网管接口，实现完整的业务支撑功能，达到业务运营的目的。
2.网络控制及传送层
软交换作为网络控制层的核心设备，实现了SIP软件电话的注册、鉴权，数据查询。并接受会议服务器的指令实现相关功能，如语音呼叫接续等。
此外，软交换通过TG实现NGN网络与PSTN/PLMN网络互通的功能；通过SBC和IBP等网络穿越设备实现终端在多种接入网环境中在软交换的成功注册；通过VIG进行信令转化，实现3G和H.323网络终端以SIP协议接入软交换。
这种信令与媒体信息的分离，也正体现了下一代网络中控制与承载相分离的思想，进而实现对具有一定QoS保证的多媒体会议的支持。
3.业务接入层
业务接入层面呈多元化，包括普通固定电话、小灵通、IP电话、视频终端、PC软终端、移动终端等。
其中，IP电话、视频终端、PC软终端等终端支持多样的IP接入方式，如企业直接接入，ADSL接入或Internet接入等。
对于其他终端的接入，如固定电话、小灵通、移动终端等通过软交换与他网的互通，实现会议的接入。
