FTTx集中式光测量系统

这是某小区应用RFTS之后，对EPON光纤线路的检测结果如下图所示。

主干部分光纤可以定位到点，确保障碍维修及时准确；分路器后端也能看到每根线路的反射情况。

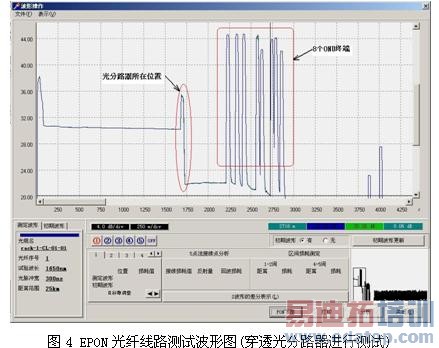

图4显示光分路器在大约1.7km的位置。光分路器之前的波形平滑完整，说明干线光纤线路的质量良好。光分路器之后的8个波峰代表8个ONU终端。

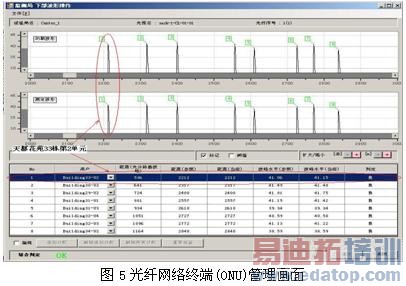

图5为PON下部波形图，图中的8个波峰代表8个ONU用户终端。例如第一个波峰代表的是某小区33栋第2单元内设置的楼道箱，此处离局端的距离为2212米。第二个波峰代表的是30栋第2单元设置的楼道箱。以此类推，可以定义所有末端ONU楼道箱体的具体位置以及对光纤损耗情况的测量。



从图6所示系统的通报情况来看，是31栋第3单元楼道箱的光纤发生了告警。说明此单元的终端过滤器被人动了，或者是光分路器之后到此单元ONU之间的光纤线路发生断线，分路器之前线路是完好的。系统设置为定期测试（每6小时检测一次），故障在8月21日中午12：03分左右检测出了，并通过派障，系统得以恢复。整个系统测试准确而有效。

5．结论

高品质的NGN的建设与应用，需要光纤网络故障排查/光纤网络管理维护的新的系统，此系统就是RFTS。

通过RFTS，我们可以在局端更有效率地检查外部光纤网络的质量，而不用出动到外部；

通过RFTS的定期测试或连续测试，我们可以及时地发现故障的发生；

RFTS提供的各种故障信息，可以帮助我们更快地进行光纤网络的修复；

RFTS可以储存各种光纤网络的测试数据，并且方便调出查看，实现有效的综合管理。
