基于LMH6505的中频信号调理电路设计

3．1 可变增益放大器LMH6505

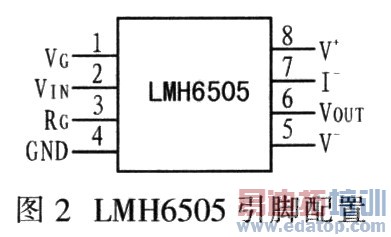

可变增益放大器LMH6505是一款高动态范围的低功耗宽带高速放大器，该器件增益可调整范围为80 dB，低增益时的－3 dB带宽为150 MHz，压摆率为1 500 V/μs，在无负载的条件下输出电流典型值仅为11 mA，能够适应一般中频信号接收机对自动增益控制电路的要求。图2为LMH6505的引脚配置。

3．2 AGC电路设计

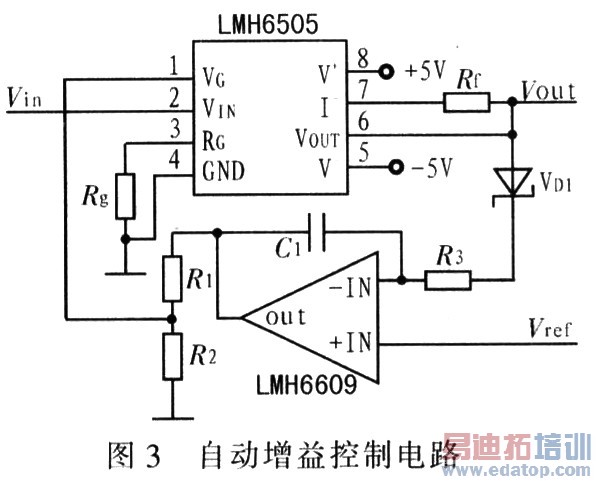

图3为AGC模块的电路图。中频输入信号Vin首先送至LMH6505的输入端，经放大后的信号Vout从输出端输出；同时Vout经肖特基二极管VDI 整流后送至积分检波器的输入负端-IN，积分器正端+IN接参考电平Vref因为积分器的实际输入为两输入端的电压差，故调整Vref令其等于期望输出信号幅度减去二极管VDI上的压降，即可完成上述比较功能。这里积分器中运算放大器选用超宽带运放LMH6609，以满足对反馈电路频率特性的要求；适当调整积分电路C1与R3的值，令其时间常数满足输出信号的频率要求，积分器输出的电压便会趋向于一稳定值，再绎R1与R2分压调整，直接送至LMH6505 的电压控制端，从而完成闭环反馈。


LMH6505的应用电路中，输入信号Vin的最大幅度与Rg成正比，是Rg的±7．4倍，Rf 用来调整LMH6505的增益范围，最大增益为Rf/Rg的0．94倍。由此看出，涮整实际增益范围受Rf与Rg的共同约束。当输入大信号时，Rg值需也较大，若此时需要最大增益较大，则又使Rf更大。经实际测量，Rf值大于50 kΩ会导致LMH6505的反馈电流过小，使整体增益系数急剧下降，并增大输出的直流偏置，故当要求较宽的动态范围时，LMH6505更适用于仅包括输入弱信号放大或输入大信号衰减的系统。
