基于PAS6301的ONU硬件设计

0 引言

随着因特网的快速发展，用户以太网被大量使用。为此，在2000年12月，以太设备供应商提出了将 PON以太网用于接入网的标准研究计划，这种使用PON的以太网称为EPON。EPON(Ethernet Passive　Optical Network，以太无源光网络)是一种新型的光纤接入网技术，它采用点到多点结构，无源光纤传输，在以太网之上提供多种业务。它在物理层采用了PON技术，在链路层使用以太网协议，利用PON的拓扑结构实现了以太网的接入。因此，它综合了PON技术和以太网技术的优点：低成本；高带宽；扩展性强，灵活快速的服务重组；与现有以太网的兼容性；方便的管理等等。

1 ONU在EPON系统中的功能介绍

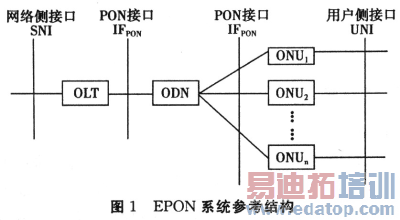

一个典型的EPON系统由OLT、ONU、ODN组成，如图1所示。OLT(Optical Line Terminal)放在中心机房，ONU(Optical Network Unit)放在用户设备端附近或与其合为一体。光分配网络ODN(Optical Network Unit)由光纤和一个或多个无源光分路器等无源光器件组成，在OLT和ONU间提供光通道。按照ONU在接入网中所处的位置不同，EPON系统可以有几种网络应用类型：光纤到交接箱(FT-TCab)、光纤到楼宇／分线盒(FTTB／C)、光纤到家庭用户(FTTH)、光纤到公司／办公室(FTTO)。



EPON系统可能承载的业务类型包括以太网／IP业务、语音业务、TDM业务和CATV业务等，其中TDM业务为E1电路仿真业务。根据IEEE802．3ah标准，ONU作为EPON系统的用户端接入设备．主要完成的功能可描述为：

◆选择接收OLT发送的广播数据。
◆响应OLT发出的注册和测距命令。
◆对用户的以太网数据进行缓存，向OLT报告缓存的队列情况并在OLT分配的上行发送窗口中发送缓存的数据。
◆根据OLT发出的OAM帧，执行相应的OAM功能。
◆其它相关的以太网功能。

2 ONU的硬件系统设计

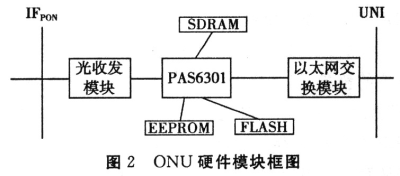

如图2所示，ONU的基本硬件模块主要包括：PAS6301芯片、以太网交换模块、FLASH、SDRAM、EEPROM、光收发模块。
