基于CAN总线的智能照明控制系统

随着经济建设的日益发展和社会物质文化水平的不断提高，人们开始追求灯光艺术带来的美的享受，注重照明和其他相关设备、系统的整体控制效果。照明控制系统的安装便捷性、可靠性和经济性已经成为关注的热点。智能大厦内需大量的灯光照明设备，传统的控制方法是将被控制的设备用连线引入控制室，这样不仅造成电力电缆铺设过多，增加了投资成本，而且还大大增加了灯回路的辐射干扰，对空间电磁环境造成了污染。智能照明控制系统为智能办公大厦的照明提供了新途径。

　　随着微机控制技术的发展，出现了微机型灯光控制系统。它采用网络控制技术，使得照明灯的电力线路可以不再经过控制室，而直接引入顶棚或马道。这种控制方法不仅可以方便地控制灯光的亮度，还减少了电力线路及相应设施投资，减少了灯回路的辐射干扰，而且可以使灯回路采用母线方式布线，线路规整，便于安装维修。但在目前使用的微机型灯光控制系统中，由于网络通信大多采用RS-232、RS-485、20mA 电流环等通信方式，因而普遍存在通信距离短、数据传输速度慢、误码率高、可靠性差等问题。

　　在微机灯光控制系统中引入开放系统互联的通信网络——现场总线可解决上述问题。本文介绍的基于CAN总线的微机灯光控制系统就是采用现场总线控制技术，构成全分散式微机灯光控制系统，有效地解决了微机型灯光控制系统的不足。CAN 总线所需的完善的通信协议可由CAN 控制器芯片和接口芯片实现，大大降低了系统的开发难度、组成成本，缩短了开发周期。这些是目前CAN总线应用于众多领域、具有强劲的市场竞争力的原因，也是在灯光控制系统中选用CAN网络总线的理由所在。该系统投资少、功能强、可靠性高、便于扩展，特别适合大型的智能办公大厦对灯光设备的控制需要。

1 系统的总体设计思想

　　系统设计从保证系统可靠性和降低成本并具有通用性、实时性和可扩展性等方面着手。

　　(1)网络拓扑采用总线式结构，如图1所示。这种结构比环型结构吞吐率低，但结构简单、成本低，且无源抽头连接，系统可靠性高。


       (2)CAN总线控制器工作于多主方式，采用多主站依据优先权访问总线，支持主从或广播方式，最大网络节点110个，最大传输速率1Mbps，最远距离10km（也可以接CAN中继器增加距离，但通信速率会下降）。同时具有极强的错误处理能力。
　　(3)CAN遵循ISO标准模式。具体定义了数据链路层和物理层，在工程上，这两层通常由CAN控制器和收发器实现。CAN总线控制器通常有两类：一类是在片的CAN微控制器,采用这种器件可以方便用户制作印刷板，电路图也比较紧凑；另一类是独立的CAN控制器，可以使开发人员根据需要选用比较实用的单片机。本系统选择独立的CAN控制器。
　　(4)该系统的上位机是PC机。由于PC机有多条扩展槽，利用局域网通信卡，使得该系统很容易与其他部门连网，便于统一调度和管理。另外选用PC机还可以充分利用现有的软件工具和开发系统，方便快捷地设计功能丰富的计算机软件。该系统的控制台由PC机、PC总线适配卡和相应的软件组成。
　　(5)传输介质采用双绞线。为了进一步提高系统的抗干扰能力，在控制器与传输介质之间采取光电隔离。
　　(6)信息传输采用CAN通信协议。该系统的主要通信方式是控制台向各个控制器发送控制数据以及各控制器向控制台发回各种检测信息。

2 智能照明节点模块的硬件设计

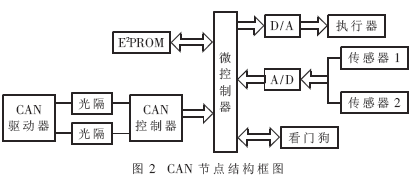

　　智能节点结构框图如图2所示。


从成本和难易程度考虑，系统采用AT89C52作微控制器。AT89C52是一种高性能、低功耗采用COMS工艺制造的8位微控制器，拥有8KB的可编程闪存，它为很多嵌入式控制系统提供了一种高效灵活的解决方案。其功能是根据上位机的给定值控制执行器。系统的执行器是可控硅控制电路，通过它提供均匀可调的输出电压以调节电灯的亮度。
