多端口SDRAM控制器的设计与实现
录入:edatop.com 点击:
各功能模块描述如下:
2.1 多端口读写控制模块

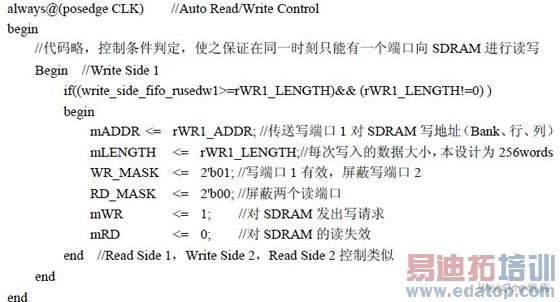

该模块是与外设交换数据的接口,并且根据缓存FIFO 的状态,自动生成对SDRAM 的读写请求以及数据缓冲处理。它是本设计的核心。下面着重描述一下读写请求产生的设计过程和简要代码。
2.2 地址生成模块:
该模块用来自动生成对SDRAM进行存取操作的Bank地址,起始地址和突发长度。由于30位的像素数据等分各存入两个Bank里,所以在Bank里它们的对应地址是相同变化的,这样存取数据时,对两个Bank的读写地址的控制就是统一增减的,降低了使用一个Bank时读写控制的繁杂性。
2.3 自动刷新模块:
SDRAM需要不断的刷新操作,同一行的存储单元每隔64m s 需要刷新一次,对于本芯片的一个Bank 中的4096 行存储单元,则每15. 625us 就需要发出一个刷新命令,由于本设计采取缓存的办法,所以应该按读写SDRAM到缓存FIFO的时间为准来设计刷新计数器的初始值。以页模式进行读写,读数据的整个时间过程是tRCD+ tCL+mLENGTH ,写数据的整个时间过程是tRCD+mLENGTH ,其中tRCD是激活命令到读或写命令期间的延迟,tCL是读命令发出后到第一个有效数据之间的间隔,mLENGTH 是SDRAM 的页长,本设计中tRCD =3, tCL=3,mLength=256 。因此刷新计数器的初始值设置为2X(256+3+3)+ 2X(256+3)=1042 ,经计算远远小于所要求的刷新周期,初值设置合理。开始工作后,每当刷新计数器值减为0, 便会发出刷新命令,保证SDRAM内的数据不丢失,自动刷新之后直接进行预充电来关闭工作行。
2.4 命令产生模块:该模块主要负责命令仲裁、命令生成以及时序控制等。SDRAM 优先级仲裁算法通常有两种:一种是固定优先级算法,另一种是循环优先级算法。本文设计的SDRAM 控制器是应
用在实时图像处理系统中的,对数据处理效率要求很高,因此设计中选用固定优先级算法。本文规定优先级如下:初始化请求>刷新请求>读请求>写请求>其他。
2.1 多端口读写控制模块
该模块是与外设交换数据的接口,并且根据缓存FIFO 的状态,自动生成对SDRAM 的读写请求以及数据缓冲处理。它是本设计的核心。下面着重描述一下读写请求产生的设计过程和简要代码。
2.2 地址生成模块:
该模块用来自动生成对SDRAM进行存取操作的Bank地址,起始地址和突发长度。由于30位的像素数据等分各存入两个Bank里,所以在Bank里它们的对应地址是相同变化的,这样存取数据时,对两个Bank的读写地址的控制就是统一增减的,降低了使用一个Bank时读写控制的繁杂性。
2.3 自动刷新模块:
SDRAM需要不断的刷新操作,同一行的存储单元每隔64m s 需要刷新一次,对于本芯片的一个Bank 中的4096 行存储单元,则每15. 625us 就需要发出一个刷新命令,由于本设计采取缓存的办法,所以应该按读写SDRAM到缓存FIFO的时间为准来设计刷新计数器的初始值。以页模式进行读写,读数据的整个时间过程是tRCD+ tCL+mLENGTH ,写数据的整个时间过程是tRCD+mLENGTH ,其中tRCD是激活命令到读或写命令期间的延迟,tCL是读命令发出后到第一个有效数据之间的间隔,mLENGTH 是SDRAM 的页长,本设计中tRCD =3, tCL=3,mLength=256 。因此刷新计数器的初始值设置为2X(256+3+3)+ 2X(256+3)=1042 ,经计算远远小于所要求的刷新周期,初值设置合理。开始工作后,每当刷新计数器值减为0, 便会发出刷新命令,保证SDRAM内的数据不丢失,自动刷新之后直接进行预充电来关闭工作行。
2.4 命令产生模块:该模块主要负责命令仲裁、命令生成以及时序控制等。SDRAM 优先级仲裁算法通常有两种:一种是固定优先级算法,另一种是循环优先级算法。本文设计的SDRAM 控制器是应
用在实时图像处理系统中的,对数据处理效率要求很高,因此设计中选用固定优先级算法。本文规定优先级如下:初始化请求>刷新请求>读请求>写请求>其他。
