USB接口的RS485信号模拟器设计

2．2 单片机子系统

单片机子系统包括单片机和上电复位芯片。本设计中采用的单片机是AT89S52。 AT89S52作为系统的中央处理器担负着系统和PC主机的通信、系统内各部件正常工作等重要任务。AT89S52这款单片机内部有看门狗电路，可防止程序陷入"陷阱"或跑飞。为了使单片机上电复位可靠，这里采用专门的复位芯片MAX708。

2．3 RS485接口电路设计

信号经过单片机的UART接口，再经过MAX485转换即构成了RS485通信接口。

2．4 硬件电路图

USB接口可以向外提供电源。USB接口规范规定：可提供电源电压为4．75～5．25 V，低输出功率USB端口最大的输出电流为100mA。信号模拟器所需的供电电压和电流满足USB接口电源指标，因此采用USB接口为信号模拟器提供电源。
编者注：信号模拟器的电路原理图见本刊网站www．mesnet．com．cn。

3 软件设计

软件的设计主要包括单片机程序的设计和PC机终端应用程序的设计。

3．1 单片机程序设计

单片机程序采用C语言编程，程序结构清晰，可读性和可维护性高。

3．1．1 单片机读写FT245R FIFO缓冲区程序

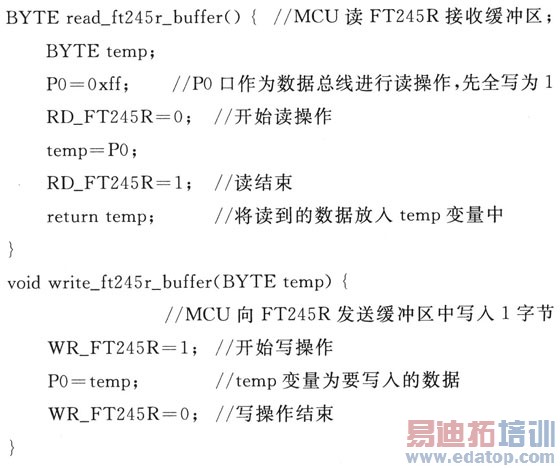

单片机通过P0口来读写FT245R FIFO缓冲区中的数据。P0口作为数据总线，读数据前，须向P0口全写1，这样才能正确读取数据。FT245R FIFO缓冲区读写时序要求如前文所述。MCU读写FT245R缓冲区程序如下：


3．1．2 单片机流程控制

MCU负责USB接口芯片FT245R的数据发送接收控制，单片机串口配置及串口接收发送任务。

整个程序的流程分为以下几个步骤：
①单片机和FT245R的初始化，启动看门狗程序。
②对FT245R接收缓冲区有无数据进行判断，若无数据，喂狗；若有数据，转向步骤③。
③对帧信息类型进行判断，若为命令配置帧，则读取FT245R接收缓冲区数据，然后对串口进行配置；若为数据帧，转向步骤④。
④串口数据发送接收采用查询方式，MCU读取FT245R接收缓冲区的1字节，然后通过串口进行发送。
⑤判断串口发送和接收是否完毕，若完成，将接收到的数据写入到FT245R发送缓冲区中；若未完成，喂狗，断续执行⑤。
⑥重复执行②～⑤，直到读出接收缓冲区里的所有数据。

3．2 PC机终端应用程序软件设计

PC机终端应用软件程序的主要目的是实现对USB接口芯片FT245R的接口控制和读写操作，提供友好的人机界面来设置串行通信参数、数据帧格式、帧发送方式等。计算机端有关USB通信的开发不需要了解USB底层驱动，FTDI公司已经以动态链接库的形式封装好了面向功能应用的API函数，开发者可以在多种高级语言中调用，功能强大且灵活方便。
