基于C8051F320的数据采集系统USB接口设计
录入：edatop.com 点击：
2.2 C8051F320 的引脚及封装

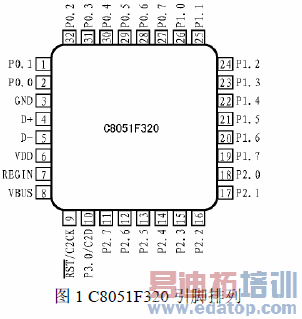

C8051F320 的引脚排列如图1 所示，封装为TQFP-32。其中VDD 为数字电源；GND为模拟地；REGIN 为5V 校准器的输入端；RST/C2CK 为设备的复位引脚或EC2 调试接口的时钟信号；P3.0/C2D 为端口P3.0 或EC2 调试接口的双向信号引脚；VBUS 为USB 总线输入脚；D+为USB 的D+；D-为USB 的D-；P0.2/XTAL1 为端口0.2 或外部晶振输入；
P0.3/XTAL2 为端口P0.3 或外部晶振输出；P0.6/CNVSTR 为端口P0.6 或ADC0 外部转换开始输入脚；P0.7/VRFF 为端口P0.7 或外部参考电源的输入端或输出端；P0.0、P0.1、P0.4, P0.5、P1.0～P1.7、P2.0～P2.7 均为相应的端口引脚。
3 USB 接口电路设计
3.1 USB 接口硬件电路设计
由于 C8051F320 微控制器内部集成了一个USB 接收器，简单易用，因此，用它进行USB 接口的硬件设计也显得比较简单。主要包括两部分的内容，一是接口转换模块供电方式的选择，二是USB 引脚的连接。图2 是其USB 接口电路图。模块选择自供电模式，图2
所示的整个模块的供电电源都来自外部5V 电源。C8051F320 中的USB 收发器内部已经集成了上拉电阻，不需要任何外部器件就可直接与USB 接口相连。
3.2 USB 设备固件程序设计
USB 设备固件程序是USB 设备必须实现的部分，它的主要目的是：当USB 设备连接到主机上时，主机可以发现新设备，然后建立连接并完成数据传输任务，也就是能够让上位机能够正常检测和识别USB 设备。因此，本固件设计的目的是使主机能够识别C8051F320 设备，以及正确的与它进行通信。同时为了在USB 上达到最大的传输速度，C8051F320 固件设计成中断驱动。
C8051F320 的引脚排列如图1 所示，封装为TQFP-32。其中VDD 为数字电源；GND为模拟地；REGIN 为5V 校准器的输入端；RST/C2CK 为设备的复位引脚或EC2 调试接口的时钟信号；P3.0/C2D 为端口P3.0 或EC2 调试接口的双向信号引脚；VBUS 为USB 总线输入脚；D+为USB 的D+；D-为USB 的D-；P0.2/XTAL1 为端口0.2 或外部晶振输入；
P0.3/XTAL2 为端口P0.3 或外部晶振输出；P0.6/CNVSTR 为端口P0.6 或ADC0 外部转换开始输入脚；P0.7/VRFF 为端口P0.7 或外部参考电源的输入端或输出端；P0.0、P0.1、P0.4, P0.5、P1.0～P1.7、P2.0～P2.7 均为相应的端口引脚。
3 USB 接口电路设计
3.1 USB 接口硬件电路设计
由于 C8051F320 微控制器内部集成了一个USB 接收器，简单易用，因此，用它进行USB 接口的硬件设计也显得比较简单。主要包括两部分的内容，一是接口转换模块供电方式的选择，二是USB 引脚的连接。图2 是其USB 接口电路图。模块选择自供电模式，图2
所示的整个模块的供电电源都来自外部5V 电源。C8051F320 中的USB 收发器内部已经集成了上拉电阻，不需要任何外部器件就可直接与USB 接口相连。
 |
3.2 USB 设备固件程序设计
USB 设备固件程序是USB 设备必须实现的部分，它的主要目的是：当USB 设备连接到主机上时，主机可以发现新设备，然后建立连接并完成数据传输任务，也就是能够让上位机能够正常检测和识别USB 设备。因此，本固件设计的目的是使主机能够识别C8051F320 设备，以及正确的与它进行通信。同时为了在USB 上达到最大的传输速度，C8051F320 固件设计成中断驱动。

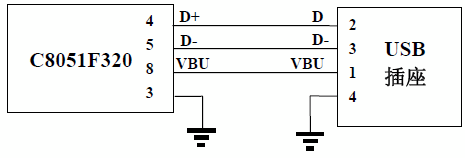

 图 2 USB 接口连接电路图
