P2P与NGN结合的IPTV控制架构的研究

4典型工作流程

由于普通用户终端和P2P用户终端的控制方式、工作方式和服务质量保证机制都不尽相同，本架构对普通用户终端和P2P终端分别设计了不同的机制和流程，作为示例，图2和图3分别给出了两种终端从业务请求、媒体资源调度和内容传送的工作流程。

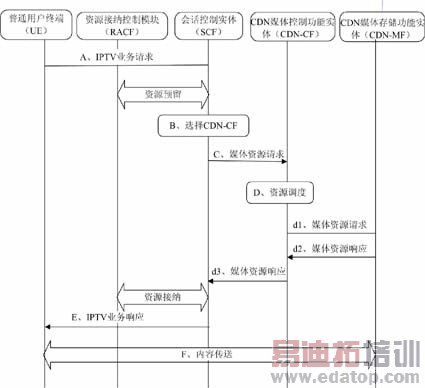

       图2普通终端工作流程

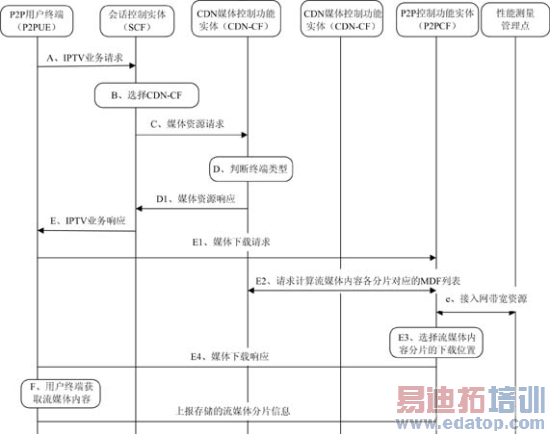

        图3P2P终端工作流程

4.1普通终端的工作流程

图2是普通终端的工作流程示例。

（1）用户通过普通用户终端发起IPTV业务请求。

（2）SCF判断终端类型为普通用户终端，则调用RACF执行资源预留，以便为普通用户的业务提供服务质量保证。关于RACF的资源预留过程，可参见ITU-T和TISPAN的相关规定。

（3）SCF根据用户所在的地理位置、用户类型等信息选择为该用户服务的CDN-CF，并向CDN-CF发送媒体资源请求。

（4）CDN-CF结合用户请求的节目、CDN-MF的负载情况等信息进行资源调度，为用户选择合适的CDN-MF为其服务；并向所选择的CDN-MF发送媒体资源请求。

（5）CDN-MF可能需要从本域的其他CDN-MF处获得节目相关的媒体信息。

如果所请求的节目内容在本域内不存在，CDN-CF需要通过上级CDN-CF选择保存有节目内容的管理域，然后CDN-CF和保存有节目内容的管理域中的CDN-CF进行交互，并控制CDN-MF从该域获取相关的媒体资源。

当CDN-MF准备节目内容之后向CDN-CF发送媒体资源响应。

（6）CDN-CF向SCF回送响应，SCF和RACF交互执行资源接纳控制，之后将CDN-MF的地址等信息传送给用户终端。

（7）用户终端从CDN-MF获取媒体内容。

4.2P2P终端的工作流程

图3是P2P终端的工作流程示例。

（1）用户通过P2P用户终端发起IPTV业务请求。

（2）会话控制实体收到IPTV业务请求后，根据用户所在的地理位置、用户类型等信息选择为该用户服务的CDN-CF，并向CDN-CF发送媒体资源请求。

（3）CDN-CF结合用户请求的节目，CDN-MF的负载情况，用户类型等信息进行资源调度。对于P2PUE，CDN-CF为用户选择合适的P2PCF作为P2PUE后续网络控制点。CDN-CF将为该用户选择的P2PCF地址等信息发送给SCF，SCF将该响应发送给用户。
