宽带OFDM系统的干扰协调技术

录入:edatop.com     点击:


半静态干扰协调方法可以看作是静态干扰协调与动态干扰协调的一个折衷,它融合了二者的优点,摒弃了它们的缺点。在半静态干扰协调方法中,一方面,小区内负载的分布或者变化促使各小区用于干扰协调的资源发生变化,可见它可以很好地适应系统内负载的变化;另一方面,从集合S到S1、S2、S3的重新分割不需要在每个TTI都进行,S的重新分割完全可以只在系统内负载分布或者其变化比较大的时候才进行,这就有效地减小了NodeB之间或者NodeB和RNC之间额外的信令开销,提高了系统效率。这种方法可以在一定程度上提高整个系统的性能,尤其是小区边缘的性能。

三、干扰协调方案举例

前面介绍了干扰协调方法的基本原理和分类,下面将介绍两种具体的干扰协调方案。

1.方案一

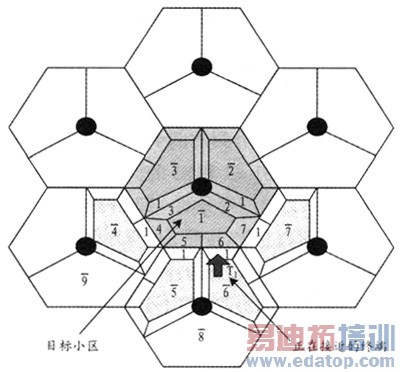

图6给出了上、下行干扰协调技术的一个完整方案[5],这种方案可以认为采用的是静态干扰协调技术。整个频域资源S在系统初始化阶段被分割为N(考虑到系统的完全覆盖,N=7或N=9)个互不相交的子集Sn(n=1,2,…,N),每一个Sn与一个扇区Cn相对应,所有扇区都被划分为内、外两层。对于内层的移动终端,被分配到的传输子载波可以是集合S的任何一个子集合。而对于外层区域的移动终端,以扇区C1为考察对象,当扇区C6内有一个移动终端(图中的T1)运动到扇区边缘区域靠近扇区C1时,扇区C6将只会在集合S1中分配相应资源给该终端传输数据。与扇区C1相邻的其他扇区(如C2、C3、C4、C5、C7、)的情况也是如此。这也就是说对于每一个扇区,处在其边缘区域的用户只可能分配整个系统资源的一部分,这样可以确保分别处于两个相邻扇区的边缘区域的用户所分配到的频域资源不会相交,从而可以在一定程度上减轻小区间的干扰。在这种方案中,扇区的内层区域频率复用因子为1,外层频率复用因子为N。

\闂傚倸鍊搁崐鎼佸磹閹间礁纾归柟闂寸绾惧綊鏌熼梻瀵割槮缁炬儳缍婇弻鐔兼⒒鐎靛壊妲紒鎯у⒔閹虫捇鈥旈崘顏佸亾閿濆簼绨奸柟鐧哥秮閺岋綁顢橀悙鎼闂侀潧妫欑敮鎺楋綖濠靛鏅查柛娑卞墮椤ユ艾鈹戞幊閸婃鎱ㄩ悜钘夌;婵炴垟鎳為崶顒佸仺缂佸鐏濋悗顓熶繆閵堝繒鍒伴柛鐕佸亞缁鈽夊Ο蹇撶秺閺佹劙宕ㄩ璺攨缂傚倷绀侀鍕嚄閸撲焦顫曢柟鎹愵嚙绾惧吋鎱ㄥ鍡楀幋闁稿鎹囬幃婊堟嚍閵夈儮鍋撻崸妤佺叆闁哄洦姘ㄩ崝宥夋煙閸愯尙鐒告慨濠勭帛閹峰懘宕ㄦ繝鍌涙畼闂備浇宕甸崰鍡涘磿閹惰棄绠查柕蹇曞濞笺劑鏌嶈閸撴瑩顢氶敐鍡欑瘈婵﹩鍘兼禍婊呯磼閻愵剙顎滃瀛樻倐瀵煡顢楅崟顑芥嫼闂佸湱枪濞撮绮婚幘瀵哥閻犲泧鍛煂闁轰礁鐗婃穱濠囧Χ閸涱喖娅ら梺绋款儌閸撴繄鎹㈠┑鍥╃瘈闁稿本绋戝▍锝咁渻閵堝繒鍒伴柕鍫熸倐楠炲啯绂掔€e灚鏅┑鐐村灦钃遍悹鍥╁仱濮婅櫣鎷犻垾铏亶闂佽崵鍣︽俊鍥箲閵忕姭鏀介悗锝庝簽閸婄偤姊洪棃娴ゆ盯宕橀妸銉喘婵犵數濮烽弫鍛婃叏閻戣棄鏋侀柟闂寸绾捐銇勯弽顐粶闁绘帒鐏氶妵鍕箳閹存繍浠肩紒鐐劤椤兘寮婚悢鐓庣鐟滃繒鏁☉銏$厽闁规儳顕ú鎾煙椤旂瓔娈滈柡浣瑰姈閹棃鍨鹃懠顒佹櫦婵犵數濮幏鍐礃椤忓啰椹抽梻渚€鈧稓鈹掗柛鏂跨Ф閹广垹鈹戠€n亜绐涘銈嗘礀閹冲秹宕Δ鍛拻濞达絽鎲$拹锟犳煙閾忣偅灏甸柍褜鍓氬銊︽櫠濡や胶鈹嶅┑鐘叉搐缁犵懓霉閿濆牆鈧粙濡搁埡鍌滃弳闂佸搫鍟犻崑鎾绘煕鎼达紕锛嶇紒杈╁仱楠炴帒螖娴e弶瀚介梻浣呵归張顒勬偡閵娾晛绀傜€光偓閸曨剛鍘甸梺鎯ф禋閸嬪懎鐣峰畝鈧埀顒冾潐濞叉粓寮拠宸殨濞寸姴顑愰弫鍥煟閹邦収鍟忛柛鐐垫暬濮婄粯鎷呴懞銉с€婇梺闈╃秶缁犳捇鐛箛娑欐櫢闁跨噦鎷�...


  图6 干扰协调方案实例1

由于该方案是一种静态的干扰协调方法,所以存在和静态干扰协调同样的缺点:①固定的频域资源分割不能适应系统内负载的分布随着时间的变化而变化的情况;②固定的频域资源划分不能适应小区中心负载低、小区边缘负载高的情况;③未考虑扇区的内、外层按照什么样的原则划分。

2.方案二

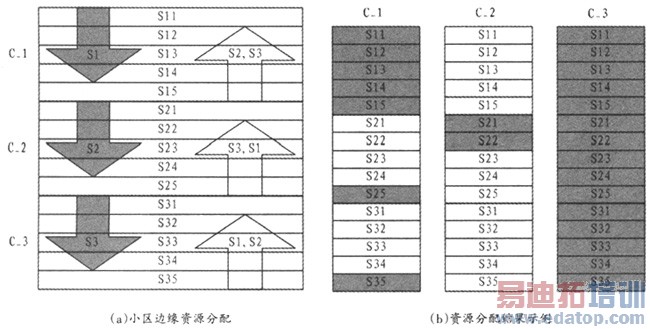

图7是另一种干扰协调方案[6],(a)图给出了这种方案的频率资源规划方法,(b)图给出了某次调度后三个毗邻小区资源在小区边缘的分配情况。

在小区划分为内、外两层方面,本方案与前面干扰协调基本原理部分介绍的划分方法一致。在小区的频率资源规划方面,如图7(a)所示,假设整个频率资源由15个小的传输块Smn(m=1,2,3;n=1,2,3,4,5)组成,每5个小的传输块组成一个传输块组Sm(m=1,2,3),在资源分配时依次对应一个小区。

\闂傚倸鍊搁崐鎼佸磹閹间礁纾归柟闂寸绾惧綊鏌熼梻瀵割槮缁炬儳缍婇弻鐔兼⒒鐎靛壊妲紒鎯у⒔閹虫捇鈥旈崘顏佸亾閿濆簼绨奸柟鐧哥秮閺岋綁顢橀悙鎼闂侀潧妫欑敮鎺楋綖濠靛鏅查柛娑卞墮椤ユ艾鈹戞幊閸婃鎱ㄩ悜钘夌;婵炴垟鎳為崶顒佸仺缂佸鐏濋悗顓熶繆閵堝繒鍒伴柛鐕佸亞缁鈽夊Ο蹇撶秺閺佹劙宕ㄩ璺攨缂傚倷绀侀鍕嚄閸撲焦顫曢柟鎹愵嚙绾惧吋鎱ㄥ鍡楀幋闁稿鎹囬幃婊堟嚍閵夈儮鍋撻崸妤佺叆闁哄洦姘ㄩ崝宥夋煙閸愯尙鐒告慨濠勭帛閹峰懘宕ㄦ繝鍌涙畼闂備浇宕甸崰鍡涘磿閹惰棄绠查柕蹇曞濞笺劑鏌嶈閸撴瑩顢氶敐鍡欑瘈婵﹩鍘兼禍婊呯磼閻愵剙顎滃瀛樻倐瀵煡顢楅崟顑芥嫼闂佸湱枪濞撮绮婚幘瀵哥閻犲泧鍛煂闁轰礁鐗婃穱濠囧Χ閸涱喖娅ら梺绋款儌閸撴繄鎹㈠┑鍥╃瘈闁稿本绋戝▍锝咁渻閵堝繒鍒伴柕鍫熸倐楠炲啯绂掔€e灚鏅┑鐐村灦钃遍悹鍥╁仱濮婅櫣鎷犻垾铏亶闂佽崵鍣︽俊鍥箲閵忕姭鏀介悗锝庝簽閸婄偤姊洪棃娴ゆ盯宕橀妸銉喘婵犵數濮烽弫鍛婃叏閻戣棄鏋侀柟闂寸绾捐銇勯弽顐粶闁绘帒鐏氶妵鍕箳閹存繍浠肩紒鐐劤椤兘寮婚悢鐓庣鐟滃繒鏁☉銏$厽闁规儳顕ú鎾煙椤旂瓔娈滈柡浣瑰姈閹棃鍨鹃懠顒佹櫦婵犵數濮幏鍐礃椤忓啰椹抽梻渚€鈧稓鈹掗柛鏂跨Ф閹广垹鈹戠€n亜绐涘銈嗘礀閹冲秹宕Δ鍛拻濞达絽鎲$拹锟犳煙閾忣偅灏甸柍褜鍓氬銊︽櫠濡や胶鈹嶅┑鐘叉搐缁犵懓霉閿濆牆鈧粙濡搁埡鍌滃弳闂佸搫鍟犻崑鎾绘煕鎼达紕锛嶇紒杈╁仱楠炴帒螖娴e弶瀚介梻浣呵归張顒勬偡閵娾晛绀傜€光偓閸曨剛鍘甸梺鎯ф禋閸嬪懎鐣峰畝鈧埀顒冾潐濞叉粓寮拠宸殨濞寸姴顑愰弫鍥煟閹邦収鍟忛柛鐐垫暬濮婄粯鎷呴懞銉с€婇梺闈╃秶缁犳捇鐛箛娑欐櫢闁跨噦鎷�...

           图7 干扰协调方案实例2

对于每一个小区来说,它的内层频率复用因子还是可以为1,也就是可以分配Smn(m=1,2,3;n=1,2,3,4,5)中的任意资源。小区边缘区域的资源分配规则,以小区1(C_1)为例,首先可以将S1n(n=1,2,3,4,5)中资源的分配给该区域内的移动终端使用,如果C_1的边缘区域负载比较高,它就可以从S2n(n=1,2,3,4,5)、S3n(n=1,2,3,4,5)中借用资源分配给该区域内的终端使用。C_1从S2n(n=1,2,3,4,5)、S3n(n=1,2,3,4,5)中借用资源的顺序为:S25、S35、S24、S34、S23、S33、S22、S32、S21、S31。其他小区(如C_2、C_3)的资源分配方式也是如此(包括小区的内、外层区域)。

在图7(b)中可以看到某次资源分配结束后,三个毗邻小区的边缘区域资源分配情况:C_3的边缘区域满负荷;C_2的边缘区域轻度负荷;C_1的边缘区域中度负荷。相邻的小区边缘在资源分配时会出现部分资源交叠的情况。

通过前面的分析可以看出,这种方案的优点在于:①在某些情况下(比如一个小区边缘负荷较高,毗邻的两个小区边缘负载较低),可以提高小区边缘的性能;②只需要在系统初始化时对集合S进行一次分割,在这一点上类似于静态的干扰协调方案。但是,如果毗邻小区的边缘区域负载状况不像前面所说的那样匹配,由于依然有毗邻小区干扰源的存在,小区边缘性能的提高不是很明显。
