并行D/A转换器AD7237A及其接口设计

录入:edatop.com     点击:
3. AD7237A在计算机扩展卡设计中的应用

由于AD7237A转换速度快(30ns)、功耗低、精度高、双路等特点,使其在工业设计中得到广泛的应用。根据AD7237A的这些特点和其它的具体要求,本文作者试着把它应用到计算机扩展卡电路中,取得了很好的效果。图2是接口扩展卡数模转换部分的电路图,该卡是插ISA槽(也称AT槽)的。

在图2中,AD7237A的片选信号CS和数据存信号LDAC来自GAL16V8的输出引脚F0和F1。由于计算机主板上只有地址0X0000-0X03FF供I/O口使用,所以只须将A2~A9输入到GAL16V8,A0和A1直接输入到AD7237A中。AD7237A的其它输入信号,如数据线DB0~DB7,写信号WR,电源VDD、VSS,地线DGND和AGND均来自计算机主板。因为要求A路和B路均为双极性输出,引脚REF INA、ROFSA、REF INB、ROFSB都与引脚REF OUT相连。然后,VOUTA和VOUTB分别送到两个运算放大器,使电压放大两倍达到-10V~+10V。图中的跟随器是为提高输出阻抗而设计的。

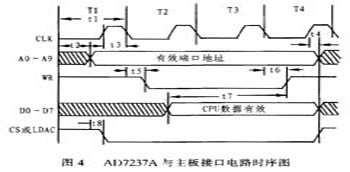

电路的正常工作依赖于正确的工作时序。图3是GAL16V8的工作时序图,当A2~A9有效时,G0和G1延迟td(3ns<td<25ns)输出。如图4所示,主机时钟信号的周期为T(T=t1=210ns),占空比是30%,高电平为70ns(t3=70ns)。由于GAL16V8的延时,所以t8=td。要使AD7237A正常工作,除了一般要求外,另外还必须保证以下几点:
\

\
\

●写脉冲的宽度TWR≥100ns;

●从数据有效到WR信号建立的时间TDSET>80ns;

●从数据有效到WR信号保持的时间TDHOLD>10ns;

●锁存LDAC脉冲的宽度TLOAD>100ns。

\

而在图4中,16ns<t2<128ns,t4>10ns,10ns<t5<35ns,10ns<t6<35ns,t7>360ns,3ns<t8<25ns,因此,以上所有的时序要求均能满足。

可将该计算机接口扩展卡用于两台交流电动机的协调控制系统中,其控制系统由一台PC机(PC-486或PC-586)、两套交流伺服系统、两台交流电动机及两个电编码器等组成,如图5所示,计算机通过接口插卡检测光电编码器的信号,然后,再通过接口插卡去控制交流伺服系统驱动伺服电动机,PC机可实现各种控制算法,使两台交流电动机协调运行。AD7237A在该系统中的作用是接收计算机的两路数字量,把它们转换成模拟量,并分别送到两套交流伺服系统的模拟量接口中
