串行通信RS232/RS485转换器

录入:edatop.com     点击:
3 RS232/RS485的转换电路设计

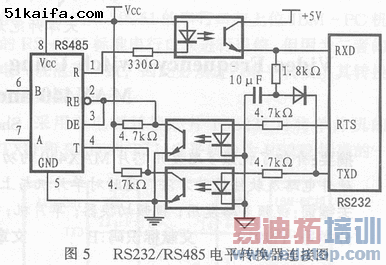

目前,大部分PC机的通信端口为9芯D型插头,在实际使用PC机进行串行通信时, 通常只使用其中的RTS、RXD、TXD与GND四个端口,以构成简易的四线通信线路。笔者采用这种方案巧妙地利用光电耦合器的隔离特性和RS232工作时RTS线与TXD线之间的电平关系,给出了简单、可靠的电路设计。具体转换电路如图5所示。

该电路使用了三片光电耦合器TLP521-1进行隔离,这使PC机与SN75LBC184之间完全没有了电的联系,从而提高了工作的可靠性。

当RS232的RTS端为逻辑电平1(-12V)时,光电耦合器的发光二极管不发光,光敏三极管不导通,输出端为TTL逻辑电平1(+5V),此时选中RS485的DE端允许RS485接收,这样,RS232 的TXD端就可以发送数据(工作逻辑与RTS端相似)。当RS232的RTS端为逻辑电平0(+12V)时,光电耦合器的发光二极管发光,光敏三极管导通,输出端为TTL逻辑电平0(0V),此时选中RS485的RE端允许RS485发送。当RS485的R端的输出为逻辑电平1时,光电耦合器发光二极管不发光,光敏三极管不导通,这样,在RS232输出停止时,其TXD电平为-12V,电容被充电到-12V以使其输出也变成-12V,即逻辑电平1;当其输出为逻辑电平0时,光电耦合器发光二极管发光,光敏三极管导通,这时,其输出为+5V,也在RS232逻辑电平0的范围之内,即为逻辑电平0。

\


\


\


4 结束语

将上述转换器应用于分布式温度采集和控制系统中时,可获得较为满意的转换效果(已有应用实例)。因此,在对下位机的实时性要求较高、通信的数据量不太大的分布式控制场合,这种低成本、高可靠性的RS232/RS485转换器具有较大应用价值。
