SDH和WDM光通信技术在分布式雷达系统中的应用

1分布式雷达的特点

随着雷达技术的发展，雷达对信号的传输提出了很多新要求。现代很多新体制雷达系统由多个雷达站协同工作，各雷达站相距较远，达几十公里甚至几百公里，雷达信号的远距离传输是多站协同工作的基础。这种多站协同工作雷达体制有多基地雷达、栅栏雷达、雷达组网和分布式雷达等。多基地雷达、栅栏雷达、雷达组网等只需传输点迹和航迹信息，其数据通信速率较低，通信容量较小；分布式雷达需传输接收信号A／D转换后的实时回波数据，其通信需求的最大特点也是最大难点在于超宽带大容量数据的长距离实时传输。

分布式雷达系统由一个联合处理控制中心和多个发射站及多个接收站组成。联合处理控制中心产生基准信号送到各雷达，使各雷达具有相同的时间基准，便于各雷达之间的时间同步；不同接收站、不同频率的接收信号传输到联合处理控制中心，综合起来进行信号级的积累处理(相参和非相参)。分布式雷达的本质特征是：采用多个同频或不同频辐射信号，采用多个接收站接收信号，将多站接收到的多个频段信号传输到处理中心进行积累(相参或非相参)处理。

宽带通信网络是分布式雷达的主干神经，雷达信号和控制信息的传输完全依赖于通信网络的支持，其性能的好坏直接影响整个系统的性能发挥。

2光通信技术

光纤通信系统是以光波作为传输信息的载波、以光纤作为传输介质的一种通信系统，具有速率高、损耗低、抗干扰能力强、保密性好、重量轻、体积小等优点。

在目前的雷达通信系统中，常常采用自定义的高速传输协议。用高速复接技术将要传输的数据复接成专用的高速数据帧结构，经电光转换变成光信号在光纤中传输，在对端经光电转换、分接后恢复所需数据。这种方法的好处是采用自定义高速传输协议，协议开销少，传输效率高。缺点是自定义高速传输协议与通信标准协议不兼容，不能利用成熟的光通信技术与设备，不能接入公共通信网。随着通信容量需求的增加，不但需要增加光通信设备，还需要增加光纤铺设，使成本成倍增加。

在分布式雷达通信系统中采用SDH(同步数字体系)和WDM(波分复用)光通信技术，可以很好地利用成熟的光通信技术与设备，大大提高系统的通信容量，在必要时能够接入公共通信网，大大扩展了雷达系统的布防范围。

2.1 SDH技术

SDH是一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络。

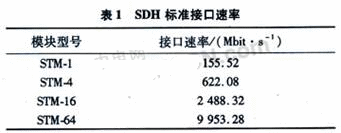

SDH有一套标准的信息速率结构等级，称为STM(同步传送模块)。最基本、也是最重要的模块是STM-1，接口速率155.52 Mbit／s。更高等级的STM-N信号是将N个STM-1同步复用、字节间插后形成。SDH标准接口速率见表1。

国际电联在ITU-T G.707中对STM-N信号的帧结构作了规定。STM-N的帧是以字节为单位的矩形块状帧结构，由纵向9行和横向270×N列字节组成。传输时按从左至右、从上之下的顺序依次传输，帧周期为125μs。

如图l所示，STM-N的帧结构由SOH(段开销)、Au-PTR(管理单元指针)、信息净负荷(payload)3部分组成。信息净负荷是在STM-N帧结构中存放各种信息码块的地方，其中还含有POH(通道开销字节)。

SDH传输业务信号时各种业务信号要进入SDH的帧结构都要经过映射、定位和复用3个步骤。映射是将各种速率的信号先经过码速调整装入相应的标准容器(C)，再加入POH形成VC(虚容器)的过程。帧相位发生偏差称为帧偏移，定位即是将帧偏移信息收进TU(支路单元)或AU(管理单元)的过程，它通过TUPTR(TU指针)或AUPTR(管理指针)的功能来实现。复用则是将多个低价通道层信号通过码速调整使之进入高价通道，或将多个高价通道层信号通过码速调整使之进入复用层的过程。

随着通信技术的不断发展，越来越多不同类型的应用需要通过SDH传送网络承载。由于SDH自身能够对外提供的标准接口种类有限，为了更高效的承载某些速率类型的业务，出现了VC-4带宽捆绑的级联技术和虚级联技术。采用VC级联的技术，将多个VC组合起来，形成一个组合容量更大的容器，使SDH设备可以满足任意速率的高效接入。
