基于Au1200无线车载视频监控的设计与实现

0 引 言
进入信息时代，汽车的智能化、个性化需求越来越高，汽车驾乘中的安全、娱乐以及信息服务越来越受到重视。但现有大部分的车载系统都存在功能单一，智能化低，使用不便，不易组网等缺点。随着无线宽带网络的发展、数字移动电视的建设、多媒体技术的应用，集多种功能于一体的无线车载媒体处理系统应运而生，它可广泛地应用于铁路、地铁、客运汽车等交通系统。
本文简要介绍了基于Au1200处理器，包含无线传输、视频播放、视频监控等多种功能的嵌入式无线车载媒体处理系统的设计方案，详细描述了基于ffmpeg的软压缩方法，设计并实现了车载系统中视频监控部分的视频采集和视频压缩。

1 无线车载媒体处理系统简介
基于Au1200的无线车载媒体处理系统网络架构如图1所示。采用客户端／服务器架构，由车载客户端、车站服务器及通信网络三部分组成。其中，客户端选用AlchemyTM Au1200作为主控芯片。该芯片采用了MIPS32核心，是针对数字多媒体播放器、汽车信息娱乐系统等应用领域设计的一款低功耗、高性能的嵌入式处理芯片。利用Au1200在媒体处理方面的优势及其丰富的外围接口，无线车载媒体处理器的系统框图如图2所示。用户可以通过按键控制整个系统无线传输、视频播放、视频监控等多种功能。



服务器端使用通用的PC机服务器，为整个系统提供多媒体资源管理和无线网络服务。
每个装有无线车载媒体处理器的车辆，可以通过无线网络连接服务器，并按照指定的方式传输媒体资源。

2 无线车载视频监控的硬件设计

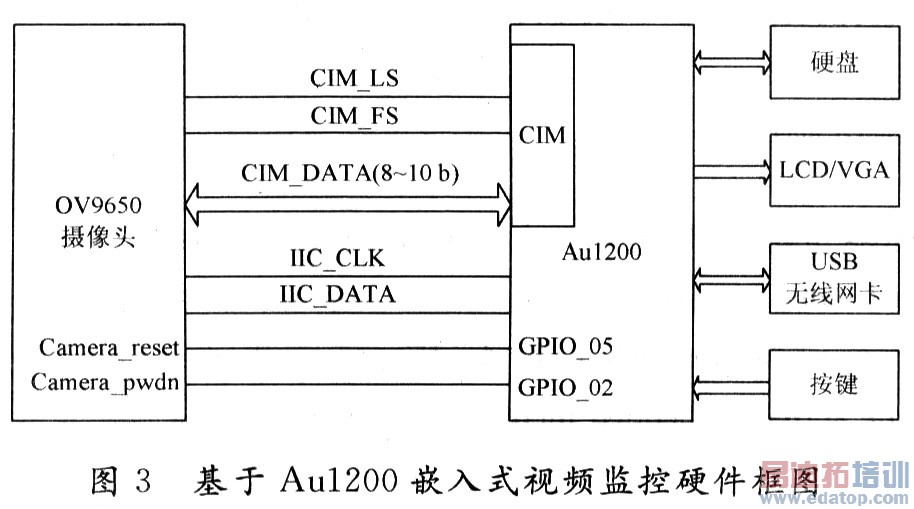

Au1200嵌入式处理器采用MIPS32核心，能够支持包括MEPG-1，MPEG-2，MPEG-4，WMV9，H．263，MP3，WMA，ASF，AVI和JPEG等多种媒体格式，其内部集成了专门的媒体加速引擎(Media Acceler-ation Engine，MAE)，不需要外部DSP，因而可以简化编程环境并减少组件，拥有丰富的片上资源和外部接口，支持USB 2．0，IDE，CCIR656摄像头等接口。无线车载视频监控硬件框图如图3所示。


其中包括：
(1)视频监控输入部分：采用Omni Vision公司的彩色CMOS图像传感器OV9650作为系统的视频输入设备，利用Au1200自带的CIM(Camera Interface Module)接口，可以方便地控制OV9650。通过I2C方式，配置OV9650摄像头的工作模式，通过CIM接口读入采集到的视频数据，并映射到内存单元中。根据不同流向需求，处理视频数据流，实现系统的录制、存储、播放、传送等功能。
(2)视频监控数据存放部分：通过ffmpeg软压缩方法，将采集到的视频数据按指定视频格式实时压缩成文件存储于硬盘中。
(3)视频监控数据的实时播放部分：采集到的视频数据映射到内存后，将RGB视频数据直接输出到LCD缓冲区中，即可实现监控视频在LCD设备中的实时播放。系统也支持视频输出到VGA接口的显示设备中实时播放。此时，需要将数字视频数据转换为模拟视频数据。可采用ADI公司的ADV7123芯片实现三路高速、10位输入的高速视频数／模转换。三路DAC可以分别处理红、绿、蓝视频数据，实现模拟显示终端的高分辨率显示。
(4)视频监控的远程传输部分：通过客户端系统的无线网卡(支持802．11b／g)连接无线局域网络，将硬盘中的录像文件以无线的方式，上传到服务器中进行保存。
(5)用户控制部分：系统设计功能按键，分别连接到支持中断的GPIO口上，用户通过按键选择方式，方便地对视频监控进行控制。

3 无线车载视频监控的软件设计
无线车载视频监控的软件部分主要包括：
(1)内核及驱动部分
系统使用Linux 2．6．11内核作为系统的内核，通过make menuconfig命令，根据用户需要配置合适的内核和驱动，生成内核文件镜像。设备驱动程序与系统硬件紧密相关，通过修改和调试后模块化的集成于内核之中。所涉及到的驱动程序包括用户按键驱动、摄像头驱动、LCD／VGA显示驱动、硬盘驱动、播放器相关的MAE驱动和与无线传输相关的无线网卡驱动等。在此着重介绍系统摄像头驱动的关键部分。

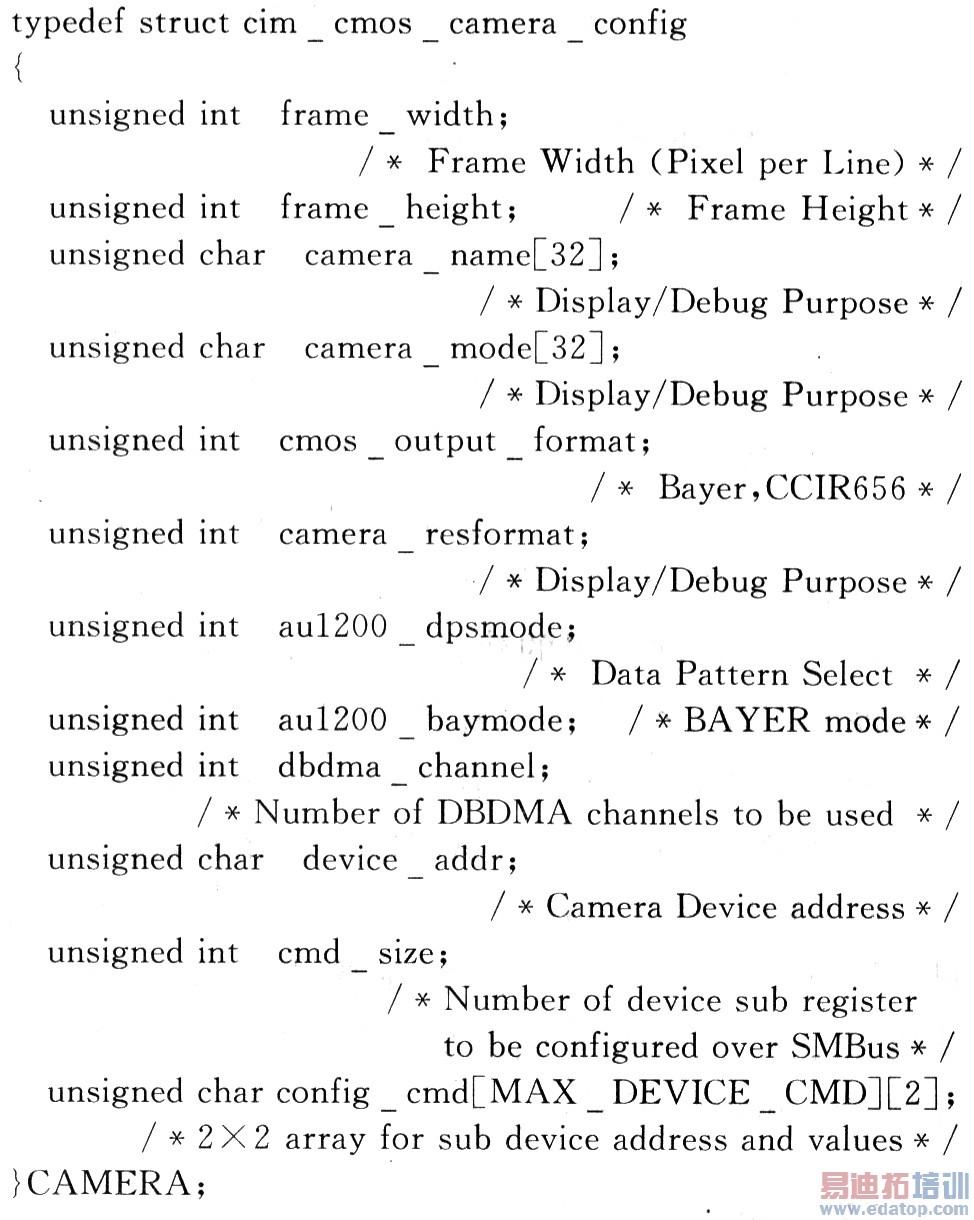

在摄像头驱动中，定义数据结构cim_cmos_cam-era_config对摄像头设备进行描述：
