基于WinCE6．0的 LPC3250串口驱动程序开发
录入：edatop.com 点击：
Clpc32xxPdd16550UART是个抽象类，实现通用功能，具体的要分别由继承的标准串口Clpc32xxPdd16550Stan- dardUART类和高速串口Clpc32xxPdd16550HighUART类实现。在各自初始化时，主要是配置各种寄存器，实现具体硬件差异化，包括：配置UART时钟控制寄存器、时钟模式寄存器和时钟选择寄存器，分别使能UART时钟、设置自动时钟模式、选择相应的时钟源作为分频器的输入时钟；禁止UART3 Modem和UART6 IrDA功能；禁止UART的回送功能。
特别要强调的是关于中断的处理，串口驱动中断可以用动态映射，也可以用静态映射。在OEMInter-ruptHandler、 Clpc32xxPdd16550UART：：Init、CPdd16550：：Init、CPdd16550：：ThreadRun等处加入调试打印信息，可以较快地找到问题所在，确定硬件中断是否映射为系统中断、系统中断与中断事件是否绑定、中断产生时是否进入相应的处理程序。中断处理好了，串口驱动就基本完成了。

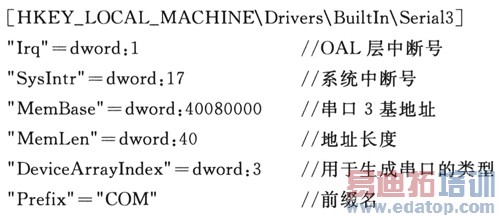

上述工作结束后，就要添加串口的注册表。以串口3为例，主要是设置动态链接库DLL、设备基地址、中断号、前缀名、被加载的顺序等。根据注册表的 DeviceArrayIn-dex、CreateSerialObject就可以构造标准串口或高速串口类实例了， DeleteSerialObject在退出驱动时删除实例。具体代码如下：
在广州致远电子有限公司的SmartARM3250开发板上，通过WinCE的串口应用程序与上位PC机进行发送接收实验，本驱动已经实现标准串口最高460 800 b／s、高速串口最高921 600 b／s的稳定传输。
结 语

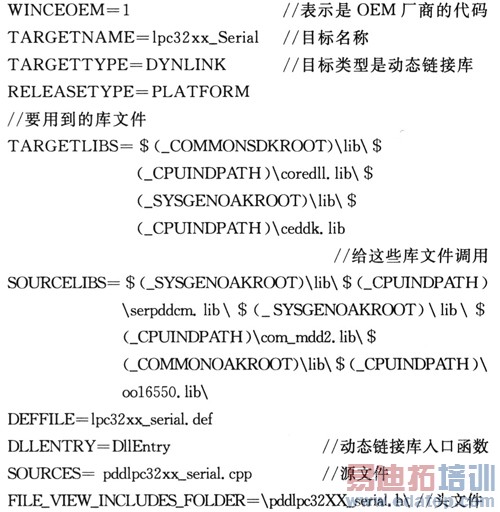

本文介绍了WinCE6．0下的串口驱动模型，结合LPC3250的硬件情况，详细说明了串口驱动开发过程，包括配置串口相关的寄存器和处理中断中重要函数的实现，以及注册表和Source文件编写等。本驱动程序在广州致远电子有限公司的SmartARM3250开发板上实验成功。在串口驱动开发中所用的思路，对其他类似的驱动设计有较高的参考价值。
