基于USB总线的实时数据采集系统设计与实现

2系统软件设计与实现

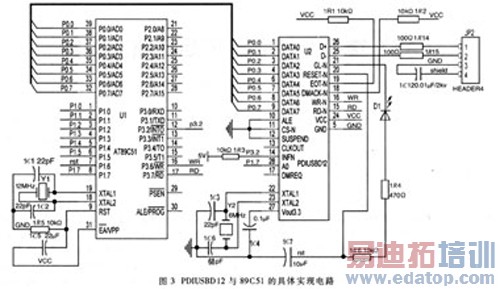

系统软件包括USB设备固件编程、驱动程序和应用程序。其中设备固件是整个系统的核心，它控制芯片D12采集数据、接收并处理USB驱动程序的请求和应用程序的控制指令。

2．1 USB设备固件程序设计与实现

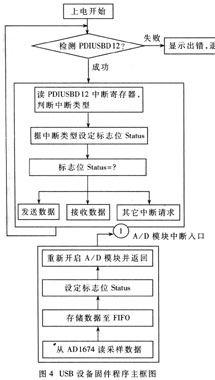

设备固件是设备运行的核心，用C语言设计。其主要功能是控制A／D模块的数据采集；接收并处理驱动程序的请求，如请求描述符、请求或设置设备状态、请求设备设置、请求或设置设备接口等USBl．1标准请求；控制芯片D12接收应用程序的控制指令等。其程序主框图如图4所示。单片机检测到D12后进入主循环。此时PC机先发令牌包给D12，D12接收到令牌包后给单片机发中断，单片机据中断类型设定标志位Status，最后执行相应标志位的中断服务程序。单片机通过A／D模块的中断入口控制A／D模块的数据采集。



2．2驱动程序设计与实现

USB系统驱动程序采用分层结构模型：较高级的USB设备驱动程序和较低级的USB函数层。其中USB函数层由通用串行总线驱动程序模块(USBD)和主控制器驱动程序模块(HCD)组成。
