简化DisplayPort一致性测试的完整解决方案

录入：edatop.com 点击：

工程师可以通过通过信号源软件自动设置码型、速率，根据规范加入不同抖动频率、幅度和成分的抖动信号。为了保证抖动信号的频率、幅度和成分，还必须利用示波器进行校准。如果软件设置的波形可满足测试要求，则通过波形合成，将信号送到示波器的输出端。

电缆测试

DisplayPort电缆测试包括：电缆组件信号对之间偏移、电缆组件信号对内部偏移、远端噪声、散装电缆和连接器阻抗、插入损耗、近端噪声、回波损耗。图3给出了电缆自动化测试拓扑图。

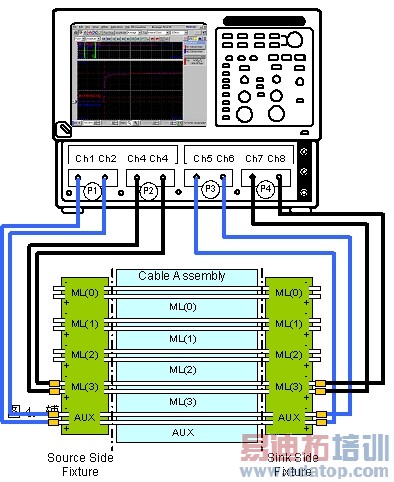

图3：DisplayPort电缆自动化测试拓扑图。

DSA8200系列采样示波器在要求的DisplayPort电缆测试中，通过iConnect软件提供TDR/TDT和S参数测试支持。这是市场上唯一认可的无源电缆使用的单仪器DisplayPort互连测试解决方案。测试有源电缆要求增加AWG7000B102任意波形发生器和80SJNB抖动分析软件。工程师同样可以通过电缆自动化测试软件界面，自动完成包括配置、校准在内的整个测试过程。

辅助通道控制器和测试软件

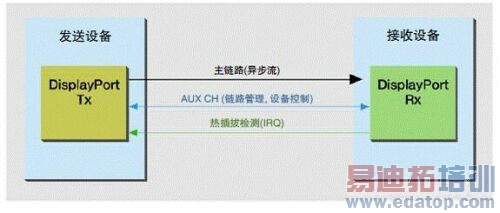

图4：辅助通道。

在DisplayPort接口中有一对差分线，用于发送端和接收端的协商，包括链路速率和支持的分辨率，这一对差分线叫辅助通道(图4)。当进行测试时，辅助通道可让第三方设备控制源端，发送不同的码型。因为DisplayPort测试面临的一个问题是需要很多不同的码型，这样就需要多次配置寄存器。辅助通道控制器(图5)，可自动跟芯片进行协商，让芯片发送不同的所需码型来测试，不需要工程师每次测试都去手动更改寄存器，整个过程实现了自动化。辅助通道控制器已集成不同厂商提供的软件协议，不需要采用来自不同厂商的不同软件。此外，工程师还可以通过辅助通道控制器来读取DUT寄存器。

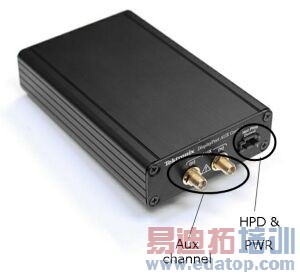

图5：辅助通道控制器。

发送端、接收端和电缆测试需要不同软件，把这些软件都集成在TekExpress软件中。通过TekExpress，工程师能完成发送端、接收端和电缆的完整测试，所有设置都通过这个软件完成，并生成测试报告。TekExpress DisplayPort 接收端测试软件能自动化按照CTS1.1，完成DisplayPort接收端一致性测试，配合辅助通道控制器自动完成链路试验和错误计数(DP-AUX)，大大缩短了测试时间。

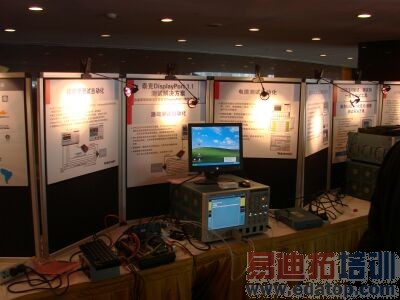

图6～图8给出了春季创新论坛的主题演讲会场和展示区照片。
