采用两级电路实现的地址变化探测器
录入:edatop.com 点击:
引言
静态随机存取存储器(SRAM)由于其优越的性能(速度高、功耗低),被广泛应用于作为高速缓存的最大量的挥发性存储器。 近年来随着便携式数字电子产品的日益普及,SRAM速度高、功耗低的要求也越来越强烈,这亦成为SRAM未来发展的主要趋势。
提高速度、降低功耗是SRAM设计的主要目标。提高其性能的关键是设计好单元和读出灵敏放大器,此外在总体结构设计上也采取了许多措施改善SRAM的性能。本文提出一种新型地址变化探测电路来降低SRAM的维持功耗和提高工作速度,更提高了SRAM的抗噪声、抗干扰能力。
1 传统地址变化探测器电路
SRAM有异步和同步之分,它们的结构和速度各异。对于异步SRAM为了降低SRAM的维持功耗和提高工作速度,设计了一种自定时方式,增加了一个地址变化探测器。当地址变化出现时,电路自动检测该地址总线上的任何变化。不需要任何外部的时序信号,可产生一个ATD信号,所有内部的时序操作(如启动译码器和灵敏放大器等)都来自内部产生的翻转信号,而不必等待同步时钟信号控制,从而提高了工作速度。这一方法的优点是使SRAM的存取时间接近或等于它的周期时间。 另外,译码器受ATD信号控制,在维持状态下使所有的字线都为低电平,这将消除维持状态下的列电流,进一步降低芯片的功耗。
图1为一个传统地址变化探测器电路。A0到An-1任何一个端口输入信号上的翻转都会引起ATi下降到低电平并持续一个时间,由此产生的脉冲作为存储器其余部分主要的时序参考。
传统地址变化探测电路在提高速度和降低功耗的优点是显而易见的,但是在大容量的SRAM的制造中,由于集成密度的增加,提高了因信号间的耦合而造成的噪声电平,同时对速度的更高要求也使得存储器的切换噪声也相应增加。尤其当PAD上有外部干扰信号影响时,将会改变ATD的脉宽,从而导致SRAM的读写错误。
2 新型地址变化探测器电路
传统地址变化探测电路在提高速度和降低功耗的优点是显而易见的,但是在大容量的SRAM的制造中,由于集成密度的增加,提高了因信号间的耦合而造成的噪声电平,同时对速度的更高要求也使得存储器的切换噪声也相应增加。尤其当PAD上有外部干扰信号影响时,将会改变ATD的脉宽,从而导致SRAM的读写错误。
本文在传统地址变化探测电路的基础上,增加一级新型地址变化探测器电路,构成有两级电路组成的地址变化探测器电路,来提高SRAM的抗噪性。
图2为新型地址变化探测器电路
图3为两级电路组成的地址变化探测器电路,第一级为传统地址变化探测器电路,第二级为新型地址变化探测器电路。
在图2中的ATD电路过滤了任何由ATi带来在ATG引入的不需要的噪声和干扰信号。这个电路主要有一个RS触发器和一个延时缓冲器组成。反馈环将稳定CS信号。延时缓冲器决定CS的宽度,使得在此时间段内任何的干扰都会被忽略,即干扰不会起作用。
新型地址变化探测器电路(图2)的工作原理如下:
1 ) 电路初始化
没有任何地址变化时,由上拉管MP将ATi 置为高电平,由反相器INV1,ATG置为低电平;通过三输入与门,C为低电平。
当C为低电平,B为高电平时,则由RS触发器,D为低电平,E为高电平;由延时链和反相器INV2,A为高电平,B为低电平;A、B、C、D、E处的电位将保持稳定状态。
当C为低电平,B为低电平时,若当RS触发器原状态D为低电平,E为高电平;由延时链和反相器INV2,A为高电平,B为低电平;A、B、C、D、E处的电位将保持稳定状态。
当C为低电平,B为低电平时,若当RS触发器原状态D为高电平,E为低电平;由延时链和反相器INV2,A为低电平,B为高电平;由RS触发器,E为高电平,D为低电平;再由由延时链和反相器INV2,A为高电平,B为低电平;A、B、C、D、E处的电位将保持稳定状态。
因此,当电路初始化后,A和E被置为高电平,B、C和D(ATD)被置为低电平。
2) 当任一地址ADDi有变化时,第一级电路将ATi置为低电平。在第二级电路中,当任一ATi为低电平时,则ATG将为高电平,C也将为高电平。当C为高电平时,即将RS触发器S端置为高电平,所以Q端为高电平,即D(ATD)为高电平。同时E为低电平,通过反馈环使C翻转为低电平,此时B为初态低电平,因此触发器保持状态。当D点高电平经过延时反相器链将B置为高电平,D翻转为低电平,从而产生一个完整的ATD信号。
3) 延时反相器链中反相器宽长比尺寸的调整将决定B点的瞬态电压,这也是决定ATD信号脉宽的关键。
3 仿真结果
图4是用HSPICE对采用两级电路实现的地址变化探测器进行仿真的波形。由此波形图可以看出,当地址端ADD0有地址信号输入时,经过第一级ATD电路(传统地址变化探测器电路),ATG将会产生需要的脉冲信号;而当地址端ADD1有不期望的干扰信号输入时 ,经过第一级ATD电路(传统地址变化探测器电路),ATG则会产生不需要的脉冲信号。然而经过第二级新型地址变化探测器电路,不期望的干扰信号被拒绝,输出需要的ATD信号。
由ATG和ATD的波形可以看出,两级电路实现的地址变化探测器虽然提高了抗干扰能力,但是,产生了一定的时间延迟。所以,本电路抗干扰能力的提高,导致了SRAM的存取速度降低。
静态随机存取存储器(SRAM)由于其优越的性能(速度高、功耗低),被广泛应用于作为高速缓存的最大量的挥发性存储器。 近年来随着便携式数字电子产品的日益普及,SRAM速度高、功耗低的要求也越来越强烈,这亦成为SRAM未来发展的主要趋势。
提高速度、降低功耗是SRAM设计的主要目标。提高其性能的关键是设计好单元和读出灵敏放大器,此外在总体结构设计上也采取了许多措施改善SRAM的性能。本文提出一种新型地址变化探测电路来降低SRAM的维持功耗和提高工作速度,更提高了SRAM的抗噪声、抗干扰能力。
1 传统地址变化探测器电路
SRAM有异步和同步之分,它们的结构和速度各异。对于异步SRAM为了降低SRAM的维持功耗和提高工作速度,设计了一种自定时方式,增加了一个地址变化探测器。当地址变化出现时,电路自动检测该地址总线上的任何变化。不需要任何外部的时序信号,可产生一个ATD信号,所有内部的时序操作(如启动译码器和灵敏放大器等)都来自内部产生的翻转信号,而不必等待同步时钟信号控制,从而提高了工作速度。这一方法的优点是使SRAM的存取时间接近或等于它的周期时间。 另外,译码器受ATD信号控制,在维持状态下使所有的字线都为低电平,这将消除维持状态下的列电流,进一步降低芯片的功耗。

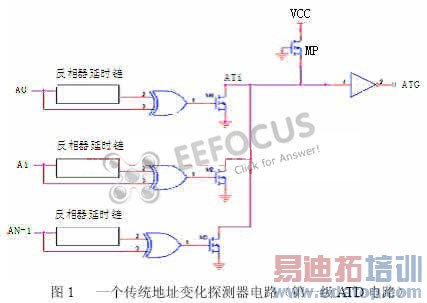

图1为一个传统地址变化探测器电路。A0到An-1任何一个端口输入信号上的翻转都会引起ATi下降到低电平并持续一个时间,由此产生的脉冲作为存储器其余部分主要的时序参考。
传统地址变化探测电路在提高速度和降低功耗的优点是显而易见的,但是在大容量的SRAM的制造中,由于集成密度的增加,提高了因信号间的耦合而造成的噪声电平,同时对速度的更高要求也使得存储器的切换噪声也相应增加。尤其当PAD上有外部干扰信号影响时,将会改变ATD的脉宽,从而导致SRAM的读写错误。
2 新型地址变化探测器电路
传统地址变化探测电路在提高速度和降低功耗的优点是显而易见的,但是在大容量的SRAM的制造中,由于集成密度的增加,提高了因信号间的耦合而造成的噪声电平,同时对速度的更高要求也使得存储器的切换噪声也相应增加。尤其当PAD上有外部干扰信号影响时,将会改变ATD的脉宽,从而导致SRAM的读写错误。
本文在传统地址变化探测电路的基础上,增加一级新型地址变化探测器电路,构成有两级电路组成的地址变化探测器电路,来提高SRAM的抗噪性。

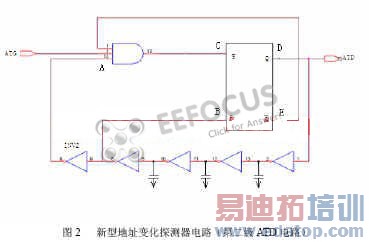

图2为新型地址变化探测器电路

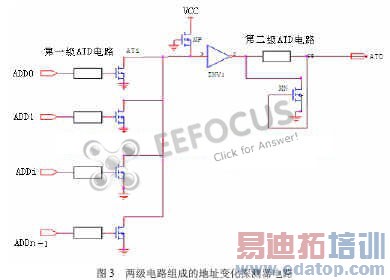

图3为两级电路组成的地址变化探测器电路,第一级为传统地址变化探测器电路,第二级为新型地址变化探测器电路。
在图2中的ATD电路过滤了任何由ATi带来在ATG引入的不需要的噪声和干扰信号。这个电路主要有一个RS触发器和一个延时缓冲器组成。反馈环将稳定CS信号。延时缓冲器决定CS的宽度,使得在此时间段内任何的干扰都会被忽略,即干扰不会起作用。
新型地址变化探测器电路(图2)的工作原理如下:
1 ) 电路初始化
没有任何地址变化时,由上拉管MP将ATi 置为高电平,由反相器INV1,ATG置为低电平;通过三输入与门,C为低电平。
当C为低电平,B为高电平时,则由RS触发器,D为低电平,E为高电平;由延时链和反相器INV2,A为高电平,B为低电平;A、B、C、D、E处的电位将保持稳定状态。
当C为低电平,B为低电平时,若当RS触发器原状态D为低电平,E为高电平;由延时链和反相器INV2,A为高电平,B为低电平;A、B、C、D、E处的电位将保持稳定状态。
当C为低电平,B为低电平时,若当RS触发器原状态D为高电平,E为低电平;由延时链和反相器INV2,A为低电平,B为高电平;由RS触发器,E为高电平,D为低电平;再由由延时链和反相器INV2,A为高电平,B为低电平;A、B、C、D、E处的电位将保持稳定状态。
因此,当电路初始化后,A和E被置为高电平,B、C和D(ATD)被置为低电平。
2) 当任一地址ADDi有变化时,第一级电路将ATi置为低电平。在第二级电路中,当任一ATi为低电平时,则ATG将为高电平,C也将为高电平。当C为高电平时,即将RS触发器S端置为高电平,所以Q端为高电平,即D(ATD)为高电平。同时E为低电平,通过反馈环使C翻转为低电平,此时B为初态低电平,因此触发器保持状态。当D点高电平经过延时反相器链将B置为高电平,D翻转为低电平,从而产生一个完整的ATD信号。
3) 延时反相器链中反相器宽长比尺寸的调整将决定B点的瞬态电压,这也是决定ATD信号脉宽的关键。
3 仿真结果

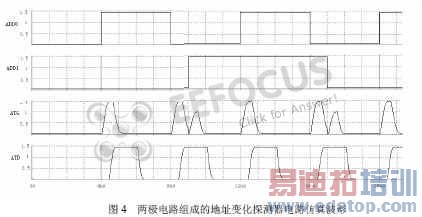

图4是用HSPICE对采用两级电路实现的地址变化探测器进行仿真的波形。由此波形图可以看出,当地址端ADD0有地址信号输入时,经过第一级ATD电路(传统地址变化探测器电路),ATG将会产生需要的脉冲信号;而当地址端ADD1有不期望的干扰信号输入时 ,经过第一级ATD电路(传统地址变化探测器电路),ATG则会产生不需要的脉冲信号。然而经过第二级新型地址变化探测器电路,不期望的干扰信号被拒绝,输出需要的ATD信号。
由ATG和ATD的波形可以看出,两级电路实现的地址变化探测器虽然提高了抗干扰能力,但是,产生了一定的时间延迟。所以,本电路抗干扰能力的提高,导致了SRAM的存取速度降低。
4 结束语
地址变化探测器电路对于SRAM采用异步工作方式时非常重要,ATD信号是大多数时序信号的来源,并且还是关键路径的一部分。ATD技术降低了SRAM的功耗同时提高了它的工作速度。在大容量、高密度、高速度的SRAM设计中,传统地址变化探测器电路的抗噪声、抗干扰能力不足。本文作者创新点是提出了含有两级电路的地址变化探测器电路,虽然由于加入第二级的新型地址变化探测器电路降低了SRAM的速度,但是其大大提高了SRAM的抗噪声、抗干扰能力。
