基于DSP的视频采集存储系统设计

3．2 视频采集数据处理

        视频解码器TVP5150通过TMS320DM642的I2C总线设置其内部寄存器等。通过8位的并行数据线将采集到的视频数据传到TMS320DM642的video port口。TMS320DM642的片内视频端口(VP0、VPl、VP2、VP3)可用作视频捕获端口、视频显示端口、视频流传输端口。每个视频在捕获模式或显示模式时可采用8／10位分辨率的ITU—R BT．656的YUV 4：2：2格式，或者作为一个Y／C 16／20位视频通道，以YCbCr4：2：2格式的Y和Cb／Cr分离的形式输入输出。在系统中VP0口作为视频捕获端口，选用8位ITU-R BT656捕获模式(内嵌式同步信号)。配置好TVP5150后，把DSP的相应采集输入口也配置成ITU—R BT.656的输入格式，然后再设置好EDMA通道并使能相关的中断，DSP里面的EDMA会将视频口输入的亮度Y，还有红差CR、蓝差CB的数据自动分开存到TMS320DM642的内部RAM里，从而达到获取视频数据流的目的。

4 系统测试

        在焊接电路板时先焊接电源部分，待电源部分有稳定的电压输出后再焊接电路板上的其他部分，进行调试并测试驱动程序。当TMS320DM642与SDRAM、Flash、CPLD焊接完毕后，下载完成CPLD程序，然后将电路板连接仿真器及PC机，上电后启动CCS(Code Composer Studio)代码编辑与集成环境，如果能正常启动并运行，则表示测试通道已经建立。TMS320DM642工作正常。
通过I2C总线配置视频解码器TVP5150的内部寄存器．系统调试中I2C的时序测试如图3所示。图3中的曲线分别为时钟总线和数据总线。当数据总线为低时，从时钟总线下降沿开始传输数据，图4给出I2C数据传输原理，通过比较图4和图3，测试结果显示，时钟线与数据线传输正常，可正确配置各器件内部寄存器。

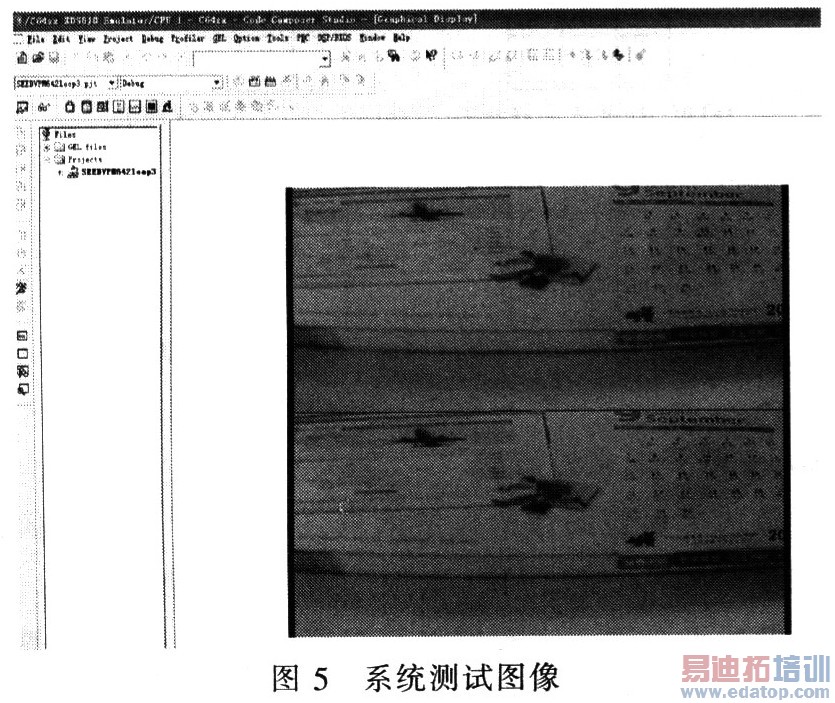

       当系统的核心TMS320DM642工作正常后，即可调试系统各个外设模块的调试。视频输入模块是本系统的主要功能，一旦I2C工作正常，通过下载相关视频程序到板子中，通过CCS使用View一>Graph一>Image操作显示图像。从而验证视频输入模块及相关器件的工作情况。图5则验证系统工作正常。

5 结语

        采用TMS320DM642处理器设计的切实可行的视频采集存储系统，测试效果良好，性能稳定，达到预期设计目标。多功能频视处理系统具有广阔的应用前景，可广泛应用于智能安防，机器人工业检测和其他需要嵌入式图像信息处理的自动化领域。
