河北邯郸市县IP业务互连工程

  项目背景

  邯郸到涉县相距约100km，使用SDH开展传统电信业务。随着宽带市场激增，通信公司希望在拓展拨号网络的基础上，开通宽带数据业务。

  邯郸市周围11个县都没有数据专线同IP城域网互联，由于条件限制，也不能重新铺设光纤，只能利用现有资源新构IP网。

  当时涉县已配置有一个2.5G的SDH设备，其中有较多的闲置SDH盘。因此烽火网络提供了以F-engineAM1001EOS接入设备为核心的EOS解决方案。

  EOS解决方案遵循的X.86标准，允许以太网交换机与SDH网络直接连接，在二层使以太网数据直接运行于SDH/SONET上，因此具备卓越的功能特性和成本特性。

  可提升网络运行速度，并保障端到端业务隔离、安全、互操作和带宽，成本远低于传统使用的POS方式。

  提供低时延、远端性能监视、远端故障指示和突发业务的主动流控等功能。

  因可在SDH上直接提供100Mb/s的以太网接口，运营商可籍此低成本拓展宽带业务。

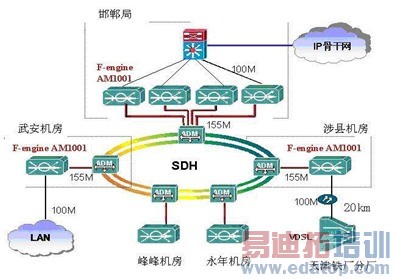

  方案拓扑

  方案说明

  一台EOS置于邯郸电信局的数据机房。EOS设备的SDH接口由光纤通过配线架接入传输机房，与SDH设备相连；以太网接口通过UTP5连接到本机房的三层交换机。另一台EOS置于涉县电信局。EOS设备的SDH接口通过10m跳线连接到SDH设备，以太网接口通过光缆连接VDSL设备。由于EOS设备对以太网的各协议均透明，在所用以太网设备允许的情况下，可以直接拓展数据业务，实现快速以太网的交换功能。

  从邯郸市和涉县SDH/SONET环路上选择空闲155M的SDH支路盘，通过配置分插复用，将其导入同一时隙，作为以太网帧封装后的传输载体。

  利用烽火网络的EOS设备（AM1001）作为协议转换设备，将以太网的MAC帧封装为可在SDH线路上传输的LAPS——LinkAccessProcedureSDH（在SDH上的链路接入规程）协议帧，经SDH设备的支路盘上SDH传输线路，实现IP业务点对点的传输。

  配置完成后，可以通过SDH的网管察看EOS向SDH所发信号的相关信息，从而监视EOS的工作情况。由于在邯郸市的电信局中可以远端监控周围县局的SDH运行情况，因此，在邯郸电信局中就可以判断各地EOS是否正常工作。
