北京世纪互联CWDM的解决方案

  项目背景

  多业务宽带城域网正逐渐成为电信运营商和ISP网络建设的热点。随着城域网中业务的不断丰富和增加，对城域网的容量要求也越来越高。对于很多运营商已敷设的城域网中光纤资源已经非常有限。同时由于城域网距离短，各种接入方式比较复杂，如果采用用于长途传输的DWDM进行扩容，也会带来成本上的大幅度提高，并且DWDM不能提供2.5G以下的接口，不能适合城域网复杂的各种接入方式。

  为了节约成本，提供城域网光纤的利用率，人们提出了CWDM(粗波分复用)的技术。CWDM也是一种波分复用技术，通过利用光复用器将在不同光纤中传输的波长复用到一根光纤中传输；在链路的接收端，利用解复用器再将波长恢复为原来的波长。

  现针对世纪互联项目北京、天津、塘沽段光纤资源匮乏的情况，面对客户的扩容需求，我公司提出了CWDM粗波分的解决方案。目前北京、天津、塘沽段均采用双纤纤芯连接数据设备星型组网，连接类型为百兆以太网。目前的光纤利用率比较低。而且目前的星型组网无法提供业务保护，客户需要对业务进行带保护的改造。

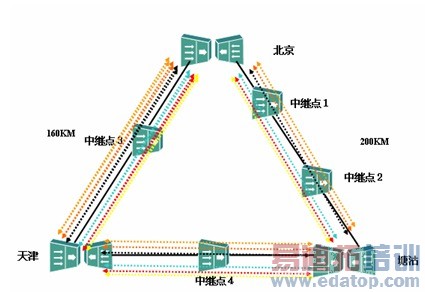

  方案拓扑

  方案说明

  改造后的网络：北京-天津160KM；北京-塘沽200KM；塘沽-天津100KM。三个节点组成环网。网络拓扑图如上，每对光纤上目前有16波容量，其中北京-天津2路GE业务（带保护），北京-塘沽8路GE业务（带保护），塘沽-天津3路GE业务（带保护），距离方面：北京-天津160KM，需要在中间加1个中继，北京-塘沽200KM需要在中间加2个中继，塘沽-天津超过100KM需要加一个中继。

  F-engineC15100系列CWDM系统设备共有两种型号的产品，分别是CWDM终端复用设备（OTM）和CWDM分插复用设备（OADM）。F-engineC15100系列CWDM系统设备采用模块化的机架式结构设计，便于用户选用不同的功能模块构成不同功能的设备。例如OTM设备是适应于城域网点到点应用的CWDM终端复用设备，可实现多个千兆和2.5G的信号汇聚进行远距离传输；OADM设备是适应于城域网链形和环形拓扑应用的CWDM分插复用设备，在不影响其它信号传输的条件下可实现几路光信号的上下话路；但是这几款设备共用一个相同的机架和基本的硬件配置，所有基本的硬件模块和功能模块采用可靠的制作工艺，具有优异的硬件性能，支持热插拔功能。
