山东聊城网通城域网改造方案

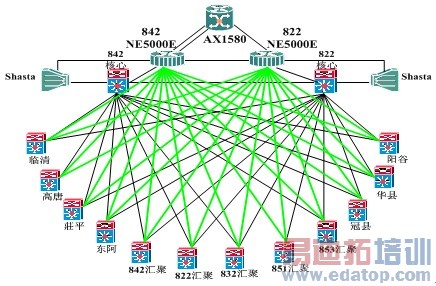

  聊城网通IP城域网面临的问题

  （1）网络层次不够清晰，缺少有效的扩容方式；

  （2）部分核心层设备直接下挂接入层设备；

  （3）部分汇聚层设备直接接入用户；

  （4）网络架构可靠性问题（缺少链路保护能力和业务自愈能力差）；

  （5）光纤和GE端口资源的浪费，对汇聚层和核心层设备的端口占用较多。

  2.山东聊城网通CESP技术方案

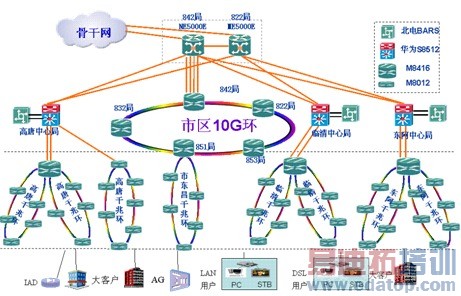

  方案拓扑

  方案说明

  如上图所示，根据山东网通聊城原有的光纤线路资源情况，在各个节点至少具备一对可用光纤资源的情况下，采用烽火网络电信级以太网多业务平台CESP对山东聊城网通数据网进行改造。

  832、822、853、851各节点M8416设备下接各支局内的S8512，用于各模块局及县区业务的高带宽承载；环上的业务通过聊城网通842局M8416上传至核心路由器，通过置于聊城市网通中心机房的网管服务器对全网的CESP设备来进行配置和管理。

  3.网络优化的效果

  高稳定性、可靠性：在汇聚层面引入环形拓扑及相关保护机制，提供<50ms的网络故障恢复能力，确保网络稳定、可靠。

  带宽扩展能力：环路可以根据需要提供GE与10GE分段混合组网。

  多业务支持能力：灵活提供多种QoS保障机制；组播支持。

  业务区分能力：在汇聚层实现精确的业务区分及部署，如普通上网业务、话音业务、视频业务、VPN业务等……

  采用电信级以太网多业务平台CESP叠加建设IP承载网，大幅度提高了汇聚带宽，并具备了良好的网络自愈性；网络结构得到了优化、节省汇聚设备端口资源；环上各个节点设备的端口汇聚能力较强，能够满足多业务承载的要求。同时，对于宽带视频和TDM等业务具备良好的支持能力。
