云南大理移动营业厅改造方案

  项目背景

  目前云南省大理州移动公司现有数据网络为：乡镇营业厅使用协议转换器将以太网的信号转换成2M传输信号，州公司数据机房中使用集成式的协议转换器将来自不同乡镇营业厅的单路协议转换器的信号集中后，连接到交换机中，然后通过一台路由器连接到移动内部的MDCN网络中。

  现有接入方式的优点：

  网络结构简单，某单点发生传输故障时不影响其它的收费点的业务

  缺点：只能适用于小规模的应用，当大规模的建设营业收费点时，要占用大量的传输资源，同时机房内要布防大量的2M传输电缆，大量的协议转换设备放置在机房内，占用了有限的空间。

  大理州移动公司预计有合作营业厅有150个以上，希望将各营业厅的数据接入州营业厅来传输各营业厅收费数据。

  在近期，移动公司将对各营业厅线路资源进行改造，使之具备多E1链路到厅的条件。目前，已有150个营业厅的光纤资源铺施到位，其它营业厅也将铺施光纤到最近基站。

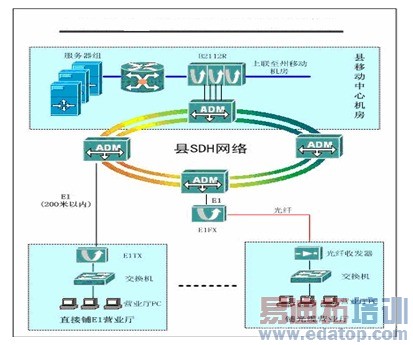

  方案拓扑

  方案说明

  整个方案考虑到移动公司目前现有的网络资源状况和营业厅收费业务对安全性的要求，我公司提出以B2000系列协议转换器产品为核心的解决方案。

  营业厅内的PC机和以太网交换机是现存的设备，每台PC机需要随时访问县移动的服务器，上传业务数据。

  对于在离移动基站200米以内的营业厅，两者之间铺有E1线缆，只需要在营业厅配一台B2101-E1TX，将营业厅的以太数据业务封装成E1数据，经SDH汇聚到县移动中心机房。

  对于距离移动基站在200米以上的营业厅，两者之间铺有光缆，这时需要在移动基站配置一台B2101-E1FX协议转换器，在营业厅配一台OL100C光纤收发器。营业厅的交换机接入OL100C光纤收发器，通过光纤与移动基站的E1FX相连。E1FX将营业厅的以太光信号转换为E1电信号，再接入县SDH，汇聚到县移动中心机房。
