基于ARM9内核Processor对外部NAND FLASH的控制实现

        NAND FLASH的I/O0～I/07引脚用于对FLASH发送操作命令和收发数据，ALE用于指示FLASH当前数据为地址信息，CLE用于指示当前数据为操作命令信息，当两者都无效时，为数据信息。CE引脚用于FLASH片选。RE和WE分别为FLASH读、写控制，R/B指示FLASH命令是否已经完成。逭里选用的是CE don't care的NAND FLASH。

        NAND FLASH的读写操作以page方式进行，一次读写均为一个page，erase方式以block方式进行。这种方式，使其读写速度大大提高。

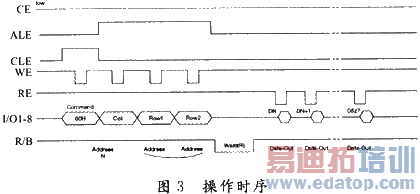

        在时序方面，以读操作为例，其时序如图3所示。

操作过程主要分为以下几个步骤：

(1)发送读操作命令

CE有效，CLE有效，WE有效，I/O0～I/O8上面数据为command代码数据。

(2)发送地址数据(需要读取的FLASH地址)

CE有效，ALE有效，WE有效，I/O0～I/O8上面为所需地址数据。由于地址数据较多，所以需要分几次依次发送。每次发送都需要产生WE信号以将其写入NANDFLASH芯片。

(3)等待R/B信号，最后读出数据

在最后一个地址数据写入FLASH之后，R/B信号即变低。等待芯片完成整个page数据读取之后，R/B信号变高。此时，CE有效，ALE，CLE均拉低，依次产生RE信号，从I/O0～I/O8读取出所需数据。

          对于写操作和擦除操作，其基本原理相同，只是信号顺序略有改变，就不再赘述。

         由于使用了CPU地址线A1，A2连接CLE，ALE引脚，对CPU低2、3位地址的读写操作就意味着对NANDFLASH进行读写命令/数据操作。如果此程序工作在OS
上的application层的话，MMU已经屏蔽程序对底层硬件
的直接访问，所以需要对MMU进行设定，为NANDFLASH开辟一块。Memory映像区域，这样就可以通过OS对底层的NAND FLASH进行操作。以该系统为例，使用CPU的CS1引脚控制NAND FLASH的CE信号，先将其映像为0x24000000地址，此时，对0x24000000地址读写即对NAND FLASH芯片进行数据读写，而对Ox24000002地址写数据，使CPU的A1地址引脚为高，即对NAND FLASH发送command命令，同样，对0x24000004地址写数据，即对NAND FLASH发送address数据。

         在对NAND FLASH发送命令/数据之后，由于程序运行速度比FLASH芯片快很多，需要在每一次操作之后插入若干等待周期，并利用CPU的GPIO检测芯片R/B信号。直至芯片完成本次操作再进行下一步操作。

         需要注意的是，在对FLASH发送命令数据过程中的等待，没有反馈信号可以检测，只能通过反复调试确定其所需等待时间。

        在设计中采用CPU的CS1信号对NAND FLASH进行CE(片选)控制。此处不能采用CPU的GPIO进行控制，因为在嵌入式设备的ARM CPU中，CPU本身采用了指令、数据自动预读的高速缓存技术和流水线技术。因此，当程序在NOR FLASH里面直接运行的时候(目前绝大多数嵌入式系统采用的方式)，在运行任何两段相连的代码中间，CPU都有可能对NOR FLASH进行指令或数据的预读操作，从而产生大量的RE，OE信号和地址信号。如果使用GPIO控制NAND FLASH的CE信号则无法避免这种影响。CPU的CS1信号是由CPU内部自动产生，因此在CPU预读期间，CS1信号可以有效屏蔽NANDFLASH芯片。并且，由于NAND FLASH芯片支持CEdon't care模式，在CE无效的情况下，芯片本身的工作状态并不会被干扰，由此保证了NOR FLASH和NANDFLASH在同一CPU界面中互不干扰的稳定运行。对于CS1信号的宽度等参数，也需要在实验中进行调节，才能保证整个系统快速稳定的运行。

4 NAND FLASH在系统中的读写速度

       经过测试在该系统平台中，OS为Palm OS 5.4；CPU使用PXA270 312 MHz；SDRAM使用Samsung的16 bdata width HYB25L256160AF-7.5@104 MHz；NANDFLASH选用Samsung 128 MB 8 b I/O NAND FLASHK9F1G08U0A达到在文件系统下面的读/写的速度为3 MB/s，擦除的速度为65 MB/s，在手持式设备中运用性能已经够了。
