基于USB2.0接口的语音采集系统设计

引言

语音信号的采集和处理在网络、通信、智能仪表、工业控制、医疗卫生、公共安全等领域得到了越来越广泛的应用，而这些工作都需要一套高速的语音信号采集系统来完成，要对语音进行采集就需要一种高速的，能进行长时间、大吞吐量数据传送的计算机接口。USB2.0接口就是一种符合语音采集要求的计算机接口，同时，它还具有支持热插拔、占用系统资源少、易于扩展、使用方便等优点。DSP是利用专门或通用的数字信号处理芯片，以数字计算的方法对信号进行处理，具有处理速度快、灵活、精确、抗干扰能力强、体积小及可靠性高等优点，可满足对信号快速、精确、实时处理及控制的要求，本采集卡采用TI公司高精度浮点DSP芯片TMS320C6713作为主控制器，采用高精度数字编解码芯片TLV320AIC23B实现ADC功能，使用Cypress公司EZ-USB SX系列中CY7C68001作为USB接口芯片，与传统语音采集卡相比，在实现相同的性能条件下该采集卡成本进一步降低，使用更方便，具有很高的性价比。

1 系统硬件设计

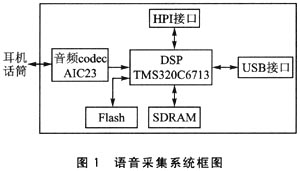

语音采集系统是在TMS320C6713（简称"C6713"）平台上设计开发的，该平台的系统框图如图1所示。

该系统的总体设计任务：由主机的应用程序通过USB总线传输发出命令，控制采集卡对语音信号的采集、播放、数据传输和语音回放；同时根据采集卡返回的状态字显示语音采集卡的工作情况，语音采集过程：DSP控制TLV320AIC23B（简称"AIC23"）对语音信号进行采样，采样得到的数据，再经过DSP与USB之间的数据传输通道传送至USB接口芯片，再传送到主机上存储，语音回放过程：主机把处理后的数据传给USB接口芯片，DSP通过与USB之间传输通道取数据，然后将数据传给D/A转换器，经D/A转换后输出。

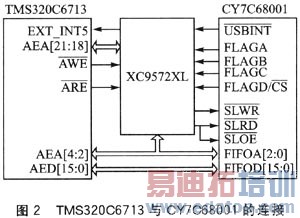

USB芯片CY7C68001实现主机和DSP外设的高速数据通信，DSP作为控制器和系统的快速处理得执行者，主要任务是根据主机传来的命令或参数，以尽快的速度完成数据传送。本卡将CY7C68001配置在C6713的EMIF的CE3空间，采用CY7C68001的异步读/写方式完成二者之间数据和命令的交换，CY7C68001除了存储器接口外，还有1个中断信号（USBINT）和4个状态信号（READY、FLAGA、FLAGB和FLAGC）及中断信号USBINT使用C6713的外部中断EXT_INT5；同时USBINT中断还被映射到板卡的控制状态寄存器（UN_REG）中，供C6713查询，以确定真正的中断源，C6713是通过EMIF来完成CY7C68001的数据与命令的交换，在XC9572XL内部构造时序逻辑来完成DSP与USB芯片的通信。其连接如图2所示。

AIC23有2个接口，一个是控制口，用于设置AIC23的工作参数，另一个是数据口，用于传输AIC23的A/D、D/A数据，这部分与C6713的MCASP无缝连接。连接电路如图3所示，在本卡中AIC23配置成主模式，AIC23的控制口使用2线制的I2C方式，其中CS的反是片选信号，低电平有效；SDIN是AIC23控制口串行数据输入，SCLK是AIC23控制口的位-时钟。数据口使用I2S方式，与DSP的MCASP0连接，其中，BCLK表示数据口位-时钟信号，LRCIN表示数据口DAC输出的帧同步信号，LRCOUT表示数据口ADC输入的帧同步信号，DIN表示数据口DAC输出的串行数据输入，DOUT表示数据口ADC输入的串行数据输出。BCLK由AIC23产生，MCASP0的发送与接收时钟均由AIC23来提供。

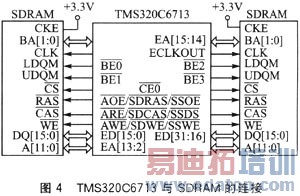

DSP外部扩展了2片现代半导体公司的（4 Bank×1M×16位）HY57V641620HGT-P SDRAM，提供DSP程序运行器件所需的动态存储空间。SDRAM的片选信号直接与DSP的EMIFA外设的信号相连，从而使SDRAM被映射到DSP的0x80000000-0x80FFFFFF地址范围内。在对SDRAM进行读/写访问前，需通过EMIF的控制寄存器CE0CTL将空间配置为32位SDRAM存储器接口，通过SDCTL、SDTIM、SDEXT等寄存器设置SDRAM的读/写时序和参数，DSP与SDRAM的连接如图4所示。

另外，扩展了AMD公司的一片Am29LV320D（4M×8位/2M×16位）Flash存储器，用于保存上电引导的用户程序。如果DSP采用ROM引导模式，则在DSP复位之后，DSP会把EMIF的CE1空间的1KB的ROM代码搬移到片内RAM空间，从而实现自举引导，所以本设计中把Flash的片选信号连接到了DSP的EMIF的引脚，从而使Flash映射到DSP的0x90000000-0x900FFFFF地址范围内。由于Flash是以8位进行访问的，所以其物理地质以8位为单位进行编址。DQ15/A-1引脚的"A-1"表示字节模式，故将EA2与DQ15/A-1引脚连接。Flash的接口示意图如图5所示。

2 软件设计

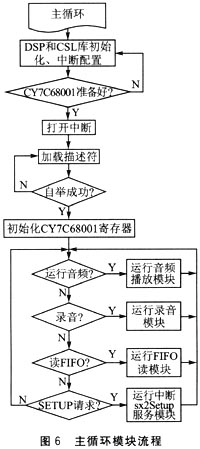

在USB固件的开发过程中，使用了固件架构来进行固件的开发，将整个程序按功能划分成了6个功能模块：主循环模块、厂商定义请求处理模块、标准设备请求处理模块、中断服务程序模块、命令接口模块和数据接口模块，DSP一旦上电就需要初始化PLL寄存器、EMIF寄存器、CSL库初始化和中断配置。设备上电后，主机通过设备的上拉电阻产生的信号变化来检测新的设备连接，然后判断CY7C68001是否准备好，如果准备好就打开中断，加载描述符，等待自举成功；一旦自举成功就初始化CY7C68001，检查事件标志并进入对应的模块程序做进一步的处理。主循环模块的流程如图6所示。

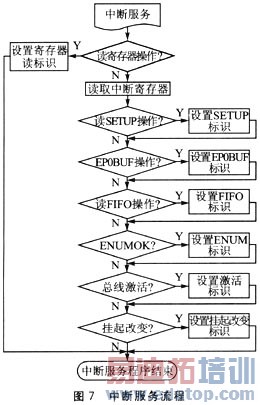

中断处理子程序首先判断中断的产生源，然后进行相应的处理、设置。中断信号USBINT使用C6713的外部中断EXT_INT5，给出的外部信号指示DSP有中断产生或USB寄存器读请求。具体流程如图7所示。

USB设备驱动程序主要是通过调用微软的USBD.SYS来实现PC机与USB总线的数据交换，其主要功能是为相应的USB设备建立设备驱动对象，并完成对USB设备的初始化、对USB设备的即插即用功能和电源的管理，实现对USBD.sys的调用以及对USB设备的控制与数据的交换。我们使用了第三方的开发工具--Numega公司的Driverstudio进行开发，DriverStudio能加速开发、调试、测试、调整和配置WDM驱动程序。DriverWorks框架结构为USB设备驱动程序的开发提供了3个类：KUsbLowerDevice、KusbInerface和KusbPipe，用于实现USB设备的操作。KUsbLowerDevice类是KPnPLowerDevice类的派生类，它继承了KPnPLowerDevice类的成员函数，主要用于逻辑设备（底层USB设备）的编程。KUsbLowerDevice类实例代表端点0，允许USB驱动程序通过默认控制管道控制USB设备，如配置USB设备、传输各种控制状态和请求，KUsbInerface类用于接口的编程，它的作用更多的是结构上的而非功能上的，其成员函数几乎不与实际物理设备交互作用，设备驱动程序使用这个类可以获得接口和管道的信息。KUsbPipe类用于管道的编码，管道是主机和端点的一个信息连接，只有深刻理解这3个类，才能进行USB设备驱动程序的编写，本设计中要为Windows XP开发一个设备驱动程序，DriverWork提供独特的DriverWizard可以自动生成代码，精心制作的类库减少了对简单接口的复杂操作。

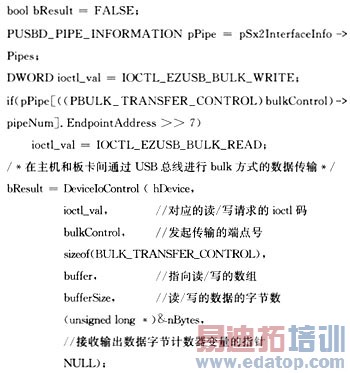

应用程序的主要功能是实现对数据采集系统的控制采集和数据处理，并在计算机中显示处理结果，在Win32系统中，把每一个设备都抽象为文件，通过调用Win32 API函数应用程序，向设备驱动程序发出特定的IRP请求，就可以实现应用程序与WDM驱动程序通信，设备驱动程序得到请求后，向更底层驱动程序传递IRP请求，最后到达硬件设备，完成对硬件设备的控制与访问操作，这个通信过程大致可这样描述：应用CreateFile（）函数打开设备并创建到设备的连接；然后用DeviceIoControl（）函数或者ReadFile（）函数、WriteFile（）函数与WDM驱动程序进行通信，包括从驱动程序中读取数据和写入数据两种情况。应用程序退出时，用CloseHandle（）函数关闭设备。



语音采集板卡用USB2.0接口来实施数据传送，实现厂商定义请求的处理功能，以及语音采集、传送到主机以*.dat格式文件保存、主机读取*.dat格式传送到语音采集板卡、语音回放功能。实践证明，回放的语音信号清晰，失真度低，效果良好。

结语

本文讲DSP的高速数据处理能力与USB2.0接口的高速数据传输能力有机结合，采用TMS320C6713和USB2.0接口设计实现了一个语音信号采集系统。实验表明：USB接口工作正常，语音采集卡运行稳定，实时性高，具有较高的精度，固件程序、USB设备驱动程序和应用程序都能正常地运行，且具有使用方便、性价比高的优点，通过主机界面可方便地控制语音信号的采集和播放，并可将采集到的语音数据通过USB接口高速传输到计算机进行存储和回放，达到了语音采集系统的设计目标。
