嵌入式设备鼠标接口的设计与实现

当前嵌入式系统技术已得到了广泛应用，但传统嵌入式系统的人机接口多采用小键盘操作的文本菜单方式，用户操作较为不便。本文介绍了一种利用ＰＳ／２接口鼠标，在点阵ＬＣＤ的单片机系统上实现图形化用户界面的方案。用窗口菜单和图形按钮取代了传统的键盘操作，具有成本低、效果好等特点，具有很强的实用性。

１ ＰＳ／２接口和协议

１．１ 接口的物理特性

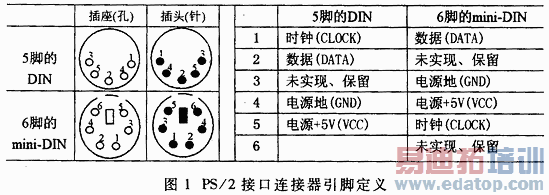

ＰＳ／２接口用于许多现代的鼠标和键盘，由ＩＢＭ最初开发和使用。物理上的ＰＳ／２接口有两种类型的连接器：５脚的ＤＩＮ和６脚的ｍｉｎｉ－ＤＩＮ。图１就是两种连接器的引脚定义。使用中，主机提供＋５Ｖ电源给鼠标，鼠标的地连接到主机电源地上。

１．２ 接口协议原理

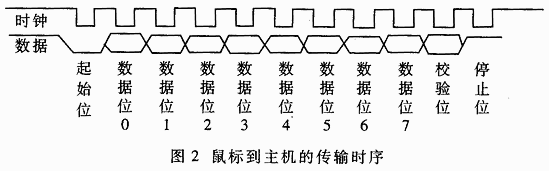

ＰＳ／２鼠标接口采用一种双向同步串行协议。即每在时钟线上发一个脉冲，就在数据线上发送一位数据。在相互传输中，主机拥有总线控制权，即它可以在任何时候抑制鼠标的发送。方法是把时钟线一直拉低，鼠标就不能产生时钟信号和发送数据。在两个方向的传输中，时钟信号都是由鼠标产生，即主机不产生通信时钟信号。

如果主机要发送数据，它必须控制鼠标产生时钟信号。方法如下：主机首先下拉时钟线至少１００μｓ抑制通信，然后再下拉数据线，最后释放时钟线。通过这一时序控制鼠标产生时钟信号。当鼠标检测到这个时序状态，会在１０ｍｓ内产生时钟信号。如图３中
