基于GSM网络汽车防盗报警系统设计
录入：edatop.com 点击：
GSM(Global System for Mobile Communication)网络是基于时分多址技术和频分多址技术的通信网络体系，属于第二代通信技术(2G)。该技术成熟，覆盖范围广。GSM短信息服务(Short Message Service)作为GSM网络的一种基本业务，已得到越来越多的系统运营商和系统开发商的重视。
传统的报警系统存在很多问题，如作用距离短、报警器产生的噪声污染环境、误报现象经常发生。这些问题给居民生活带来了很大的困扰，某些居民区甚至因此禁止安装汽车报警器。
利用GSM网络设计的汽车报警系统，附加了软件智能化设计控制，很容易解决上述各种问题。
1 系统结构与原理
系统结构如图1所示。汽车报警器检测到信号以后，通过软件处理系统、GSM网络将报警信号传到用户手机，实现了报警信号的长距离传输。
2 硬件设计

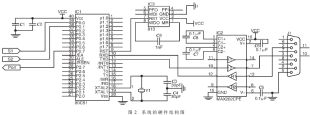

系统的主要硬件结构如图2所示。探测信号通过P0.0和P0.1输入，不采用中断方式是为了防止误报警的产生。控制信号通过P0.7输出。单片机的串行接口通过电平转换芯片MAX202与TC35 的串口相连。由于是异步串行通信，可采用无流控制方式，连接接口J1的2、3、5即可。
