基于DSP的高频三相大功率电源设计
录入：edatop.com 点击：
随着国防科学技术的发展和航天事业的需要，飞行器姿态控制以及振动实验的需求逐渐增多。在地面搭建模拟仿真平台，是航天领域研究的惯例。他可以从经济上降低资金的投入量，从实验研究上增加重复性和可观测性。本文介绍的基于DSP的三相大功率高精度高频电源是仿真研究中不可缺少的核心装置。便捷、高效、灵活、安全的三相大功率高频电源已成为研究重点之一。研制高精度、低失真、高可靠、低成本的三相大功率高频电源具有重要的意义。
l 方案设计
本电源系统具体性能指标如下：三相正弦信号准确度为1％；波形失真度为O．5％；输出电压连续可调；电源频率在O～200 Hz时，步进为O．1 Hz；在200～1 000 Hz时，步进为l Hz；三相正弦信号之间相位角120±1。。
三相正弦波信号发生模块是本电源系统的核心模块。整个电源系统的性能指标基本上是由这个模块的性能决定的。传统的交流信号发生器利用自激振荡和选频网络来产生特定频率的正弦信号。信号的频率与L，C，R等参数有关，当温度变化时会影响频率的稳定度，而且用传统的方法很难保证三相正弦波信号之间120。夹角关系。可见传统的交流信号发生器是无法达到上面提出的设计要求。
采用正弦波调制加低通滤波器的方法也可以产生可调的高频三相正弦信号，但是由于低通滤波器的加入会带来相角的偏移，影响到三相正弦波信号相角之间120。的关系，从而达不到系统性能指标要求。
本文提出的采用DSP2407加高速DA TL/V5639产生三相正弦信号的方案既可以避免传统交流信号发生器的缺点，也可以避免由于低通滤波器的引入导致三相正弦波信号间相角关系达不到要求的缺点，完全能够达到设计所要求的性能指标。生成的三相正弦信号由均流型功率放大模块进行线性放大，并通过对系统输出的三相电压和电流进行检测引入负反馈，进而构成一个闭环电源系统，从而进一步提高电源的稳定性。整个电源系统结构图如图1所示：
2 系统硬件框图及原理
系统的硬件框图如图2所示：
2．1 三相正弦信号发生模块
三相正弦信号发生模块主要由2个器件构成，即dSp处理器和高速D／A转换器。
由于每相正弦信号最高频率为1 kHz，且每周由1 000个点合成，故对处理器速度和D／A转换器速度要求较高。美国TI公司推出的新型高性能16定点数字信号处理器TMS320LF2407A［1］专为数字控制而设计，集r)SP的高速信号处理能力及适用于控制的优化外围电路于一体，在数字控制系统中得到了广泛的应用。TMS320LF2407A具有的优良性能：主频40 MHz，3．3 V低电压CPU；提供对外的16位数据总线和地址总线，可以非常方便地进行外部扩展；看门狗定时器和中断定时器，均为8位增量计数器，前者用于监视系统软件和硬件工作，在cPU出错时产生复位信号，后者用来产生周期性的中断请求。

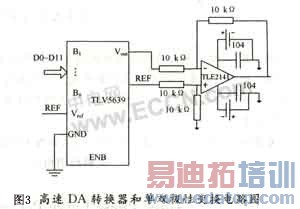

本系统采用TI的TLV5639［2］作为高速D／A转换器。TI，V5639是12位并行接口电压输出型数模转换器，具有1μλ或3．5μs快慢2个转换速度，且能与TMS320DSSP良好兼容。但因其输出电压是单极性，不满足后续功率放大模块要求，故需要添加从单极性到双极性的变换电路。运放输出电压的计算过程如下：【)A3一()UTl=2REFI*D／0X1000。故I)A3一OUTl的取值范围为O～2REF1。而S1N3_1≡DA3一UTl一REFl，故SIN3-1的取值范围为一REFl～REF1。从上面的计算过程可以看出，此变换电路的确将单极性电压变换为双极性电压。其中REFll是
D／A转换器内部输出的参考信号，D是D／A转换器要转
换的数据。电路原理图如图3所示。
2．2功率放大模块
功率放大模块采用无输出电容的功率放大电路(OCL电路)［3］。为了克服输出电压波形的交越失真，采用克服交越失真的电路设置合适的静态工作点，使对管静态时均处于临界导通或微导通的状态。若负载需要较大的工作电流，可以通过增添对管的方式扩大放大模块输出的电流值。此时需要注意增添对管后，必须调节克服交越失真的电路，使每个管子静态时都处于临界导通状态。由于管子特性不可能完全对称加上其他因素影响，输出波形很容易产生非线性失真，故在模块中引入交流负反馈改善输出正弦波形。本模块使用对管TIP35C和TIP36C作为功率晶体管。
2．3三相电压电流检测模块

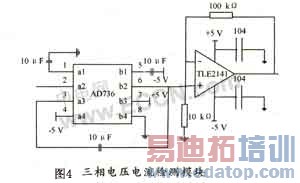

因本电源系统输出的电压和电流信号均是高频信号，采用A／D转换器无法检测电压和电流信号。真有效值转换芯片为设计提供了一种解决问题的方法，他可以直接得到电压和电流的真有效值(具体工作原理可以参考芯片手册)。再通过DSP内部集成的A／D转换器，DSP可以直接得到电压和电流的实时值。若某种因素造成电压和电流偏离正常值，DSP可以通过内部算法进行调节来抑制电压和电流波动。Analog Devices公司的真有效值转换芯片AD736［4］适合应用在本系统的三相电压和电流检测模块中。具体电路图见图4所示，其中模拟选择开关4051输出为AD736输入，对电压和电流的6路信号起到分时选择作用。
2．4键盘接口和液晶屏接口模块
键盘和液晶屏接口模块虽然十分简单，但他是整个电源系统中不可缺少的一部分，好的键盘和液晶屏模块解决方案能够方便用户使用本系统。前面介绍的模块已经使用DSP产生三相正弦波并对电压和电流进行检测，因此DSP内部资源消耗很大，已不可能再用来控制人机对话，对键盘和液晶屏模块进行管理。故本系统中采用89C52单片机作为辅助微处理器，对键盘和液晶屏模块进行管理。
3 系统软件设计与实现
本电源系统软件部分采用模块化设计方法。将系统软件按照功能的不同分成多个功能模块，然后分别进行对其进行独立设计、编程、测试，最终将各个功能模块在主模块的调度之下形成一个完整的软件系统。本系统所有代码均采用C语言编写，89C52代码采用KEIL软件开发，DSP代码采用TI的CCS集成开发环境开发。
对本电源系统而言，功能模块主要有以下几个部分：
键盘管理和液晶屏显示模块；89C52与DSP通信模块；
DSP发波模块；三相电压电流采样模块。
在各个功能模块中，最重要的模块是DSP产生三相正弦波的模块。为了便于阐述发波的机理，这里只介绍频率为1 kHz，每周1 000点的三相正弦波产生过程。其他频率和每周其他点数正弦波发波过程是完全相同的。

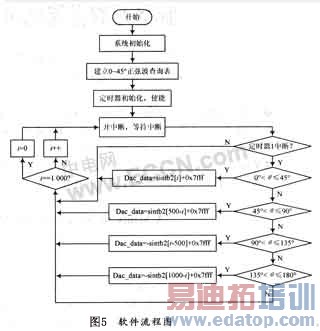

现详细阐述DSP发波过程：将A相第一个点放人RAM第一个位置，将B相与A相第一个点差120。的点放RAM第二个位置，将C相的与B相第一个点差120~的点放在RAM第三个位置，以此循环将1 000个点全部放在RAM中。DSP每中断一次将RAM中数据送到不同D／A转换器中去，以此循环，3个D／A便可以同时产生相位角差120。的三相正弦波。为了便于在软件流程图中描述具体的I)SF’发波过程，流程图中只显示单相正弦波产生过程。软件流程图如图5所示。
4 结 语
本电源系统采用DSP2407与高速D／A转换器产生三相正弦波，方案简单，所生成的三相正弦波达到设计要求。采用89C52作为辅助处理器，通过液晶屏实时显示波形的幅值和频率，在键盘设计上充分考虑用户操作上的方便，具有良好的人机对话功能。通过对三相电源的电压和电流信号进行检测，引入负反馈，克服负载变化及其他干扰因素对电源造成影响，大幅提高电源系统的稳定性。可见本系统具有方案新颖、结构简单、操作方便、性能可靠，在惯性制导、船用陀螺、卫星安全、多轴振动台模拟等领域有着广阔的应用前景。
