武汉电信从FTTH到FTTB+LAN

录入：edatop.com 点击：

武汉电信是中国电信FTTx应用模式最全、应用规模最大的地方运营商，其建设模式从早期的FTTH转变为现在的FTTB+LAN，体现了运营商更加关注投资收益比的需求。

模式最全、规模最大

由于地处"中国光谷"，武汉电信与我国FTTH产业的发展息息相关。全国第一个FTTH试点项目（武汉长飞公寓）和第一个FTTH商用项目（武汉紫菘小区）都是由武汉电信建设，目前武汉电信已经成为中国电信FTTx应用模式最全、应用规模最大的地方运营商。

"光谷"确实给武汉电信带来很多便利条件：武汉的多家光通信企业能够提供FTTH所需的设备和线路等设施，武汉市政府也力争将武汉打造成我国数字化试点城市之一，以信息化推动经济发展。同样，武汉电信作为本地最大的固网运营商，也承担了推动FTTH产业、促进当地经济发展的重任。

建设初期，武汉电信采用的是FTTH的建设模式。从2005年开始进行FTTH试点，直到2006年末，武汉电信FTTx项目共计实施十余个小区，均为FTTH项目，多数提供数据+语音+CATV+IPTV的综合业务，在高端用户群中树立了企业品牌。

从2007年开始，武汉电信针对原有光进铜退方案的不足，开始采用FTTB+LAN的模式探索新建小区的业务需求。2007年的市场竞争格局也发生了变化，除了现有的电信和网通竞争之外，还有泰龙、东慧等多家驻地网运营商参与FTTH的竞争。在这样的竞争环境下，武汉电信的FTTx仍然取得了成功。

今年武汉电信开展的第一批FTTH建设项目包含城区内12个新建小区、总量约12，000线的居民用户接，其建设模式全部采用EPON+LAN，并提供语音、数据及IPTV业务。至2007年底，武汉电信的光纤接入用户规模将突破2万户，2008年将达到10万户，按照武汉市政府的要求，2011年将达到50万户。

目前，武汉电信已经明确，今后新建的500户以上规模小区的接入网络将统一采用FTTB方式，以满足语音+数据+IPTV的综合业务需求。不仅如此，近期武汉电信还在FTTN+DSL、农村信息化改造等建网模式上进行了试点。

在营销策略上，武汉电信采取语音＋数据＋CATV＋IPTV打包的包月方案向家庭用户销售，据了解，FTTH小区的资费标准为170元/月左右。

在业务提供方面，武汉电信的FTTx网络从建设初期开始就是以提供全业务为目标，目前武汉电信承建的武汉紫菘花园小区，武汉南湖都市桃源小区等十多个FTTH小区，均提供三网融合的应用，为用户提供电话、上网、CATV、IPTV四种业务。由于武汉电信具有经营CATV业务的牌照，CATV业务可通过一纤三波的方式加载在EPON网络上传输给用户，而语音则通过VOIP的方式在EPON网络上传输。同时，武汉电信的IPTV通过与上海文广等传媒集团合资成立公司来运营。

"目前运营商都对投资收益比更加关注，建设模式的选择和业务创新成为发展FTTH的重要环节。"烽火通信技术总监高鹏表示。

武汉电信FTTx解决方案之烽火

烽火通信曾成功开通紫菘花园、武汉创业街、武汉当代国际花园等多个FTTH工程，基于前期良好的合作基础，武汉电信再度携手烽火通信，共同建设2007年第一批FTTH商用工程。

在此次项目中，武汉电信大规模采用烽火通信EPON系统及FTTB+LAN型ONU来进行小区网络的建设：局端AN5116系统放置在端局机房，提供上联到城域网和软交换平台的业务接口。线路部分全部采用无源设计，将室外光交接箱安置于小区绿化带或地下室等空闲区域，光分路器放置于光交内。用户端采用烽火通信FTTB型ONUAN5006-07（可提供16路FE接口，16路POTS接口和一个可选的CATV接口）、AN5006-09（可提供8路FE接口，8路POTS接口和一个可选的CATV接口）和AN5006-05（提供2路FE，2路POTS和一个可选的CATV接口）设备；针对小区楼宇不同的用户分布情况，搭配使用来进行组网。ONU设备安置于楼道终端箱内，并采用后备电源来提供语音业务8小时以上的停电续航能力。网管系统采用集中网管和客户端的架构，网管信息传递使用带内网管的方式来对所有小区的光纤接入网进行维护和监控。网络拓扑情况如下图所示：

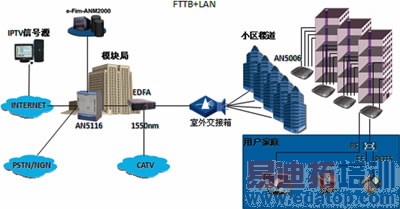

图1武汉电信FTTB建设项目网络拓扑

武汉电信FTTx解决方案之中兴

2006年4月，武汉电信三期FTTH项目中的武昌行呤水榭、桥口新世界中心、江岸万科香港路8号三个布点采用中兴通讯的设备进行FTTx网络建设，总计用户数1717户。

行呤水榭拥有16栋多层建筑共282户，按照30％配置，提供2个语音接口、2个数据接口、1个CATV视频接口及1个CATV三路分路器。万科香港路8号是高层建筑，1-2层为商铺，3-30层为住宅，共计800户，按照30％配置，要求提供数据、语音、CATV三网业务。

以上两处要求采用FTTH光纤到户方式，而新世界中心则要求采用FTTB光纤到楼层方式。新世界中心为多栋高层建筑，其中住宅楼4栋共8个单元635户，按照30％配置，为每户提供1个语音接口、1个数据接口。

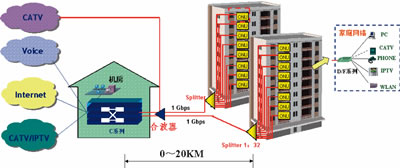

图2 武汉电信新世界中心FTTB+LAN组网方案

中兴通讯依据武汉电信的要求，结合现有的FTTH系统设备，采用全光纤的方式实现FTTH和FTTB两种方案。

FTTH与FTTB+LAN应用模式除了终端放置位置不同外其他方面基本相同。端局中心机房放置的OLT设备提供各种业务接口接入到上层的宽带城域网、软交换话音网络、IPTV视频分发网。在小区现有的光缆交接箱或光纤配线箱内，部署ODN分光器Splitter，分光器的分光比可以为1∶1～1∶32之间的任意比例，本次工程采用1∶32的分光比。

在FTTH应用模式中，每个用户家中放置一个ONT设备F425。此ONT设备提供FE、POTS接口和CATV设备接口，为用户提供话音、互联网和CATV业务的接入。局端OLT侧放置合波器设备，用于把CATV业务和语音、数据业务合并在一根光纤中传输，F425终端则内置了分波器，通过RF射频接口接入CATV电视。FTTB+LAN应用模式中，每两户人家共享一个ONT设备D420，该设备放置在楼道或弱电井中，通过五类线和双绞线入户。D420能够提供4个FE接口和2个POTS接口，为用户提供语音和数据业务接入。

该方案根据网管网组网，采用二级网管结构。一级网管在传输中心，二级网管根据情况放在下面的支局，二级网管采用远程终端的方式实现。网管可以利用已有中兴EPON网管平台。

在整个解决方案中，用户的互联网数据业务在用户端通过ONT的FE接口接入，通过OLT汇聚后由GE/FE接口上联到宽带城域网。互联网接入业务可以配置为较低的业务优先级，认证方式可采用武汉电信现网使用方式如PPPoE。
