服务器硬盘常见接口技术简析

　　SATA

　　SATA(Serial Advanced Technology Attachment)是串行ATA的缩写，目前能够见到的有SATA-1和SATA-2两种标准，对应的传输速度分别是150MB/s和300MB/s。SATA主要用于已经取代遇到瓶颈的PATA接口技术。从速度这一点上，SATA在传输方式上SATA也比PATA先进，已经远远把PATA(并行ATA)硬盘甩到了后面。其次，从数据传输角度来看，SATA比PATA抗干扰能力更强。

　　SATA-1目前已经得到广泛应用，其最大数据传输率为150MBps，信号线最长1米。SATA一般采用点对点的连接方式，即一头连接主板上的SATA接口，另一头直接连硬盘，没有其他设备可以共享这条数据线，而并行ATA允许这种情况(每条数据线可以连接1-2个设备)，因此也就无需像并行ATA硬盘那样设置主盘和从盘。(如图1)

　　        图1

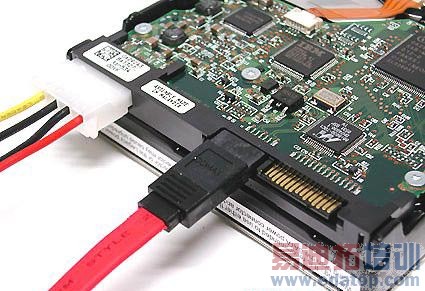

　　另外，SATA所具备的热插拨功能是PATA所不能比的，利用这一功能可以更加方便的组建磁盘阵列。串口的数据线由于只采用了四针结构，因此相比较起并口安装起来更加便捷，更有利于缩减机箱内的线缆，有利散热。(如图2)

　　      图2

　　SCSI

　　SCSI(Small Computer System Interface)是一种专门为小型计算机系统设计的存储单元接口模式，可以对计算机中的多个设备进行动态分工操作，对于系统同时要求的多个任务可以灵活机动的适当分配，动态完成。

　　          图3

　　SCSI规范发展到今天，已经是第六代技术了，从刚创建时候的SCSI(8bit)、Wide SCSI(8bit)、Ultra Wide SCSI(8bit/16bit)、Ultra Wide SCSI 2(16bit)、Ultra 160 SCSI(16bit)到今天的Ultra 320 SCSI，速度从1.2MB/s到现在的320MB/s有了质的飞跃。目前的主流SCSI硬盘都采用了Ultra 320 SCSI接口，能提供320MB/s的接口传输速度，转数可达万转以上。

　　   图4

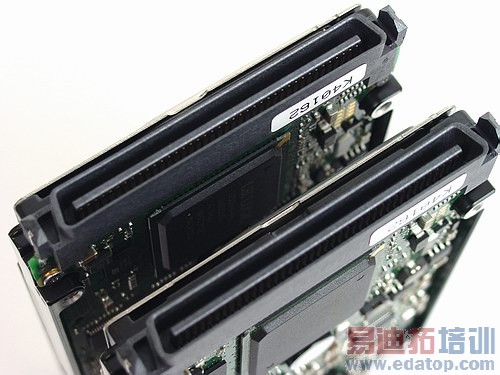

　　SCSI硬盘也有专门支持热拔插技术的SCA2接口(80-pin)，与SCSI背板配合使用，就可以轻松实现硬盘的热拔插。目前在工作组和部门级服务器中，热插拔功能几乎是必备的。

　　SAS

　　SAS 是Serial Attached SCSI的缩写，即串行连接SCSI。2001年11月26日，Compaq、IBM、LSI逻辑、Maxtor和Seagate联合宣布成立SAS工作组，其目标是定义一个新的串行点对点的企业级存储设备接口。

　　SAS技术引入了SAS扩展器，使SAS系统可以连接更多的设备，其中每个扩展器允许连接多个端口，每个端口可以连接SAS设备、主机或其他SAS扩展器。为保护用户投资，SAS规范也兼容了SATA，这使得SAS的背板可以兼容SAS和SATA两类硬盘, 对用户来说，使用不同类型的硬盘时不需要再重新投资。

　　目前，SAS接口速率为3Gbps，其SAS扩展器多为12端口。不久，将会有6Gbps甚至12Gbps的高速接口出现，并且会有28或36端口的SAS扩展器出现以适应不同的应用需求。

　　总结:

　　由于SCSI具有CPU占用率低，多任务并发操作效率高，连接设备多，连接距离长等优点，对于大多数的服务器应用，建议采用SCSI硬盘，并采用最新的Ultra320 SCSI控制器;SATA硬盘也具备热插拔能力，并且可以在接口上具备很好的可伸缩性，如在机架式服务器中使用SCSI-SATA、FC-SATA转换接口，以及SATA端口位增器( Port Multiplier)，使其具有比SCSI更好的灵活性。对于低端的小型服务器应用，可以采用最新的SATA硬盘和控制器。

　　确定了硬盘的接口和类型后，就要重点考察上面提到的影响硬盘性能的技术指标，根据转速、单碟容量、平均寻道时间、缓存等因素，并结合资金预算，选定性价比最合适的硬盘方案。
