OFDM参数设计及调制
录入:edatop.com 点击:
信号波形作者采用PCB八层板设计,实现了该系统的硬件平台,并在此平台基础上实现了高速OFDM传输和常规单载波调制解调,形成了一个通用宽带高速调制解调平台。设计的目的是要在该平台上实现现有的全部物理层的算法,特别是实现实时OFDM传输系统。对OFDM系统提出的指标要求如表1所列。
图1给出了32路子载波OFDM在上述参数设计下的已调信号波形(见图1(a))及其功率谱(见图1(b))。图中子载波调制方式为QPSK,码元频率为中频频率36.864MHz,带宽是2.048MHz。图2给出了一种单载波调制制式(以π/4QPSK为例)的时域波形(见图2(a))及其功率谱(见图2(b))。另外,数字调制方式的码元频率可达2MHz(即对于四相调制,比特速率可达4 Mbps;对于32QAM调制,比特速率可达10 Mbps),且子载波调制方式、比特(或码元)速率、输出中频均可调。
OFDM系统提出的指标要求

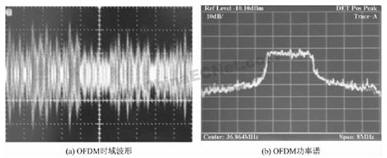

图1 实测OFDM波形

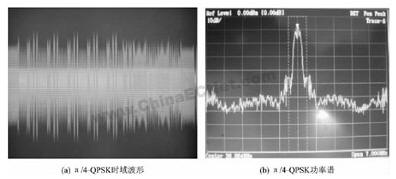

图2 实测π/4-QPSK波形
图1给出了32路子载波OFDM在上述参数设计下的已调信号波形(见图1(a))及其功率谱(见图1(b))。图中子载波调制方式为QPSK,码元频率为中频频率36.864MHz,带宽是2.048MHz。图2给出了一种单载波调制制式(以π/4QPSK为例)的时域波形(见图2(a))及其功率谱(见图2(b))。另外,数字调制方式的码元频率可达2MHz(即对于四相调制,比特速率可达4 Mbps;对于32QAM调制,比特速率可达10 Mbps),且子载波调制方式、比特(或码元)速率、输出中频均可调。
OFDM系统提出的指标要求
图1 实测OFDM波形
图2 实测π/4-QPSK波形
