WCDMA网络规划和软件优化的技术要求

      全面的、具有多种技术以及用户界面友好的网络规划和优化软件在运营商的网络规划及优化过程中起着举足轻重的作用。该软件不仅要具有强大的工程建设能力，而且应是一个开放的、可升级的和灵活的技术信息系统，可以非常容易地与其他IT系统集成，提高生产力，缩短交付等待时间。

  1、WCDMA无线网络规划软件

      WCDMA网络规划的任务非常繁重，因此要求软件采用分布式结构和并行算法，允许在多台工作站进行分布式计算和支持多处理器服务器上的并行算法，以大量减少预测的次数并提高硬件系统的使用率。此外，软件应支持从单机配置到基于企业服务器的网络配置，支持全程的项目执行。因此WCDMA无线网络规划软件应当至少具备以下技术要素。

  1.1数字地图

      地图数据是影响规划结果准确度的一个重要因素，规划软件应该具有与数字地图数据的接口，并且应该提供该接口格式，以便规划人员方便地使用地图数据。另外，在图形处理功能上，应该提供地图编辑器，以方便对地面类型、高度和矢量进行编辑。

  1.2传播模型

      传播模型用来模拟电信号在无线环境中的衰减情况，估算出尽可能接近实际接收点的信号场强，进行合理的小区规划。这样既满足了用户需求，又可以节约投资。可见，网络规划的好坏与传播模型的准确程度密不可分。

      在2G的GSM中，GSM规范中推荐的几个常用传播模型已被广泛应用于实际工程中，例如，适用于室外型大区制蜂窝结构的Okumura-Hata和Cost231-Hata，适用于微蜂窝结构的Walfish-Ikegami经验公式等。

      目前，规划软件的种类繁多，每种规划软件又有不同的传播模型和算法。有的规划软件对上述算法进行了某种程度的修正，使之更加适合工程使用或者某些特定地形的传播特性。因此，无需拘泥于规范推荐的几个模型类型，只要经过验证符合一定准确度的规划软件都可应用于工程，也可导入其他软件的传播模型和算法。

      与传播模型相关的规划软件必须具备模型修正功能。一般规划软件中的传播模型都提供缺省的模型修正系数，作为计算路径损耗的最终公式。由于这些修正系数没有经过实地测试修正，因此计算结果的可靠度较低。在工程中，尤其是建网初期，往往需要对模型进行修正，以得到比较准确的符合当地无线链路损耗情况的传播模型修正因子。

      具有上述算法和功能的规划软件可以为用户生成适应本地地理环境的最佳传播模型。

  1.3基站覆盖预测管理

      规划软件要提供一流的基站覆盖预测生成和管理功能，可生成基站覆盖阵列，也可反映基站参数发生变化后对基站预测的影响。对基站覆盖预测软件的要求如下：

  ●具有合理的基站天线有效高度计算方法，而不是单纯的在预测范围内的每一点都需要引用输入基站天线高度数据才能计算。

  ●覆盖区内的每一点都有相应的预测值。

  ●提供先进的数据结构，对基站参数的修改有ERP、方位角和天线俯仰角等。这些修改不会改变每特定路线的链路损耗值从而不会影响小区覆盖半径的参数。软件拥有灵活的数据结构，不需要重新生成预测，以避免进行重新预测的繁琐工作。

  1.4覆盖分析

      覆盖分析支持多种覆盖计算和显示方法，以满足用户的多种需要，例如，可对每一点的信号覆盖情况和服务小区进行分析。

      用户可自行选择覆盖的显示方法，显示最佳覆盖信号。各种条件下的覆盖信号门限可以由用户自行定义，并且可以采用多种显示方式，比如，可等间隔显示或按照用户自定义的各种覆盖门限（如街道覆盖、室内覆盖和车内覆盖等）显示。

  2、WCDMA无线网络优化软件

  2.1无线网络测试平台

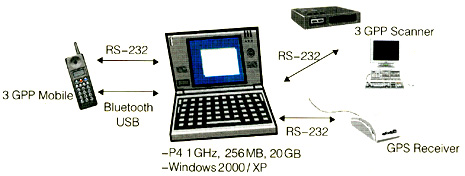

      无线网络测试平台提供对WCDMA网络空中接口的全面测量，结合地理信息，对网络维护、优化及系统设备的开通提供切实可靠的信息，并可用于无线接口的参数验证、分析和优化，故障侦测等工作。通过使用移动网络的语音、数据或Internet等业务，可以实时观察网络的无线参数和业务质量，并保存整个测试过程。测试过程中记录的信息可以采用多种形式存储和输出，以便于进一步分析。无线网络测试平台及基本配置如图1所示。

    图1 无线网络测试平台及基本配置

  （1）需要测试的主要参数

      与GSM网络不同，WCDMA网络优化需要测量系统间的相关信息。由于GSM网络目前已经在全球普及，而WCDMA网络大部分是在已经具备良好2G网络的基础上建设的，因此只有收集GSM/WCDMA网络间的信息，才能为无线网络整体优化提供参考依据。

      WCDMA无线网络优化至少应测试的参数包括关键RF参数、开环功率控制参数、闭环功率控制参数、软切换和更软切换参数、质量参数、信令测量、RRC状态信息、系统（WCDMA和GSM）间切换。

  （2）应具有的功能

      WCDMA网络优化测试工具至少应具备以下功能：

  ●能够完全采集Uu口的无线数据和信令数据，例如，Rx、Tx、CPICHEc/Io、BLER、TA、Power、DataThroughput以及层一、层二、层三信息和调试信息等。

  ●能够完全解析层一、层二和层三信息，同时显示NAS信息以及数据测量信息。层一信息包括搜索窗口、搜索列表、TA、功率、RACH/PRACH、DRX模式、传输信道、物理信道、RMUL、激活集和邻集。层二信息应包括UL/DLMAC逻辑信道参数、RLCUL/DL状态、RLC AM PDU和RLC AM NAK PDU。

  ●实时测试轨迹显示Rx、Tx、Tx-Adj、SIR、RSCP、ISCP、Ec/Io、BLER、PPP、FTP等。

  ●灵活的测试方案配置。

  ●提供硬件端口自动检测功能。

  ●提供基站信息导入功能及测试数据导出功能。

  ●提供冻结屏幕功能以及插入Memo功能。

  ●支持PPP、FTP、HTTP数据测试。

  ●验证并优化WCDMA和GSM系统间的切换和小区重选，证明压缩模式，比较WCDMA和GSM的性能和覆盖，验证WCDMA和GSM的接入。

      其他需要具备的功能有WCDMA和GSM测试，NodeB的实时地理信息，软切换分析，功率控制验证，用户可配置的日志文件输出，用户可设定的事件，显示和门限值，呼叫统计，数据记录和回放（包括话音和数据业务过程），数据输出（包括话音和数据业务过程），参数链接、警报和告警，时间表，报告输出以及路线图等。

  （3）数据输出格式

       WCDMA网络优化的数据要求以统一格式输出，这样既可以方便数据使用的无地域性，也可以方便在复杂的网络优化中对数据资料的统一管理和查询。通常无线网络优化数据应输出以下格式：

  ●.csv。以逗号分隔的数据格式，ASCII文本文件。

  ●.mif。这种Mapinfo格式可用于Mapinfo分析软件。

  ●.gle。由多部高通CDMA手机所收集的数据，可以按照高通数据格式输出。

  ●Fta。iDENFTA格式。

  ●Txt。制表符分隔的格式，文本文件。

  2.2无线网络测试后处理软件应具有的功能

      与GSM网络相比，WCDMA网络测试的后处理软件的功能应更加全面和强大。这是因为很多问题发生在GSM/WCDMA网络共存的情况，从成本、服务等方面来说，都要求WCDMA网络优化的高效性和整体性。无线网络测试后处理软件应具有如下功能。

  ●提供灵活的报表生成向导，报表向导独立于后台数据分析，可单独执行，也可以自定义报表模板。

  ●提供多种表象形式，如地图、时域、表格、统计图、信令信息等可以支持矢量地图、栅格地图；支持基站数据导入，形成基站层；支持信令筛选功能。

  ●提供统计分析功能，参数包括：RSSI、Tx、TxAdjust、BLER、CPICHEc/Io等；参数间的相关性；PDF和CDF。

  ●分析包括掉话/阻塞、呼叫持续时间和日志文件、测试手机信息。

  ●轨迹信息显示，可根据多个参数进行显示。

  ●覆盖分析，包括NodeB覆盖区域估算。

      其他需要具备的功能有：数据回放，自动产生系统质量报告，检测并跟踪每个呼叫，分析GPRS数据，进行C/I、C/A和SQI分析，干扰分析，切换分析，邻区列表，导频污染分析，显示站点、设备和日志数据，异常处理，使用精确的地理信息解决问题，自动生成上述相关分析和测试结果所需的报表。
