中小企业应用ADSL 网实例讲解

ADSL设备安装

　　ADSL安装包括局端线路调整和用户端设备安装。在局端方面，由服务商将用户原有的电话线中串接入ADSL局端设备；用户端的ADSL安装也非常简易方便，只要将电话线连上滤波器，滤波器与ADSL MODEM之间用一条两芯电话线连上，ADSL MODEM与计算机的网卡之间用一条交叉网线连通即可完成硬件安装，再将TCP/IP协议中的IP、DNS和网关参数项设置好，便完成了安装工作。

　　实例一：

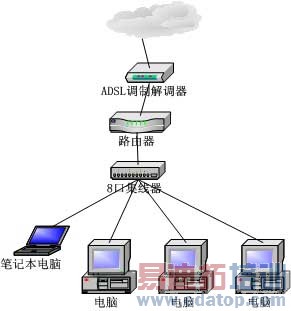

　　某外资企业已经申请了ADSL接入服务，欲实现所有办公计算机共享ADSL上网，要求安装防火墙。本实例涉及到ADSL调制解调器、路由器（含防火墙服务）和集线器等网络硬件设备。设计组网方案见图1。

　　

　　首先，接好各硬件设备的电源。其次，将电话线插入调制解调器的LINE口，用一条以太网线（非交叉的）把调制解调器的Ethernet口和路由器的WAN口相连，然后，用一条以太网线（非交叉的）把路由器的LAN口（在提供的4个接口中任选一个）和集线器的UpLink口相连，当然，也可以用一条交叉以太网线把路由器的LAN口和集线器的普通口相连。最后，用以太网线（非交叉的）把集线器的普通口和电脑的网卡相连，注意，如果应用了集线器的UpLink口，那么，集线器的1号普通口不能被同时使用。连好线后，观察路由器和集线器的面板指示灯，看网络是否联接正确。

　　接下来，便开始进行设置。将每台电脑的IP地址设置为自动获得，DNS地址也设置为自动获得，网关空着不填。然后，在DOS提示符下运行IPCONFIG命令，若看到获得诸如192.168.1.X的IP地址，并且网关是：192.168.1.1，则说明路由器工作正常，此时打开浏览器，在地址栏中输入：http://192.168.1.1，进入路由器管理界面，输入口令登陆后，在SETUP选项中，设置PPOE方式，并填好ADSL拨号的用户名和密码，存储后，重启路由器，在Information选项中，点击Connect按钮，很快，你会发现已经拨号上网，这时，其他电脑亦可实现上网。防火墙的设置可以参照说明书，也比较简单。

　　实例二：

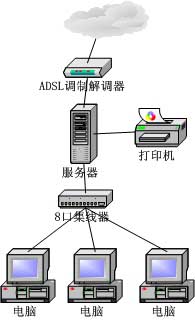

　　某单位新成立，准备用ADSL共享上网，所以在组网的时候，要求尽量降低成本，为此，我们没有选用硬件路由器，而是使用一台职员平时工作用的PC机，安装了Wingate软件，来实现硬件路由器的功能。还选用了中星的ADSL调制解调器和联想的集线器等网络硬件，并为其设计了如下组网方案。见图2。

　　

　　此组网的关键在于Wingate软件的设置，WinGate是一款具有防火墙功能的多协议代理服务器系统软件。WinGate可以通过一台电脑为局域网上的用户提供因特网访问的共享服务。多协议意味着WinGate支持几乎所有的因特网协议，比如HTTP、FTP、POP3以及VDO(视频)、RealAudio(音频)等等，用户浏览主页、收发邮件、传输文件、欣赏视频和音频不受限制，与每个用户单独使用一个入网帐户毫无区别。
